Характеристики
Номинальный ток, А
—
16
Номинальный непрерывный ток, А
—
16
Все характеристики
Описание
Программа поставок

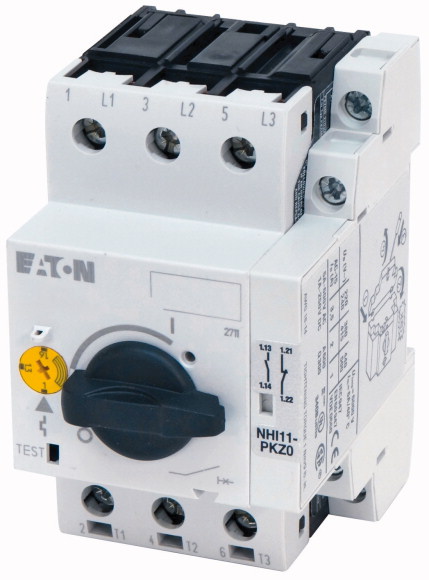

Ассортимент | Автомат защиты двигателя PKZM0 до 32 A | ||
Основная функция | Защита двигателя | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Техника присоединения | Винтовые клеммы | ||
макс. расчетная рабочая мощность | |||
AC-3 | |||
220 В 230 В 240 В | P | кВт | 4 |
380 В 400 В 415 В | P | кВт | 7.5 |
440 В | P | кВт | 9 |
500 В | P | кВт | 9 |
660 B 690 B | P | кВт | 12.5 |
диапазон установки | |||
Расцепитель перегрузки | Ir | A | 10-16 |
Расцепители короткого замыкания | |||
макс. | Irm | A | 248 |
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
Хранение | °C | - 40-80 | |
разомкнут | °C | -25-+55 | |
в капсульном корпусе | °C | - 25-40 | |
установочное положение | |||
Направление подвода питания | любая | ||
Класс защиты | |||
Устройство | IP20 | ||
Соединительные клеммы | IP00 | ||
защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | g | 25 | |
Высота установки | M | макс.2000 | |
Поперечные сечения соединения главного провода | |||
Винтовые клеммы | |||
одножильный | мм2 | 1 x (1 - 6) 2 x (1 - 6) | |
тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x (1 - 6) 2 x (1 - 6) | |
одно- или многожильные | AWG | 18 - 10 | |
Длина зачистки | мм | 10 | |
Момент затяжки соединительных винтов | |||
Главный провод | Нм | 1.7 | |
Кабели системы управления | Нм | 1 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальное напряжение | Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 32 или ток уставки расцепителя перегрузки |
Номинальная частота | f | Гц | 40 - 60 |
Электрические тепловые потери (3-полюсный прогретый) | W | 6,43 | |
Механический срок службы | Переключения | x 106 | 0.1 |
Электрический срок службы (AC-3 при 400 В) | Переключения | x 106 | 0.1 |
максимальная частота коммутаций | S/h | ||
макс. частота коммутаций | S/h | 40 | |
стойкость к коротким замыканиям | |||
Пост. ток (DC) | |||
стойкость к коротким замыканиям | кА | 60 | |
Указание | до 250 В | ||
Коммутационная способность двигателя | |||
AC-3 (до 690 В) | A | 32 | |
DC-5 (до 250 В) | A | 25 (3 контакта в серии) | |
| Расцепитель | |||
Температурная компенсация | |||
согласно IEC/EN 60947, VDE 0660 | °C | - 5…40 | |
Рабочий диапазон | °C | - 25…55 | |
Остаточная ошибка температурной компенсации для T > 40 °C | 0.25 %/K | ||
Диапазон установок расцепителей перегрузки | x Iu | 0.6-1 | |
Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
Допуск расцепителя короткого замыкания | ± 20% | ||
Чувствительность к выпадению фаз | IEC/EN 60947-1-1, VDE 0660 часть 102 | ||
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 3 | |
230 В 240 В | л.с. | 5 | |
460 В 480 В | л.с. | 10 | |
575 В 600 В | л.с. | 10 | |
однофазный | |||
115 В 120 В | л.с. | 1 | |
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | Q300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 5 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Номинальный ток короткого замыкания, тип E | SCCR | ||
240 В | kA | 42 | |
480 Y / 277 B | kA | 42 | |
требуемое дополнительное оснащение | BK25/3-PKZ0-E | ||
Номинальный ток короткого замыкания, групповая защита | SCCR | ||
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 10 | |
Макс. предохранитель | A | 150 | |
SCCR (CB) | kA | 10 | |
макс. CB | A | 125 | |
SCCR с CL (предохранитель) | A | 50 | |
макс. предохранитель (с CL) | A | 600 | |
SCCR с CL (CB) | kA | 50 | |
макс. CB (с CL) | A | 600 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 16 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 6.43 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting | A | 10 - 16 | |
Adjustment range undelayed short-circuit release | A | 248 - 248 | |
Thermal protection | No | ||
Phase failure sensitive | Yes | ||
Switch off technique | Thermomagnetic | ||
Rated operating voltage | V | 690 - 690 | |
Rated permanent current Iu | A | 16 | |
Rated operation power at AC-3, 230 V | kW | 4 | |
Rated operation power at AC-3, 400 V | kW | 7.5 | |
Type of electrical connection of main circuit | Screw connection | ||
Type of control element | Turn button | ||
Device construction | Built-in device fixed built-in technique | ||
With integrated auxiliary switch | Yes | ||
With integrated under voltage release | No | ||
Number of poles | 3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 50 | |
Degree of protection (IP) | IP20 | ||
Height | mm | 93 | |
Width | mm | 54 | |
Depth | mm | 76 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | 165628 | ||
| CSA Class No. | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
