Характеристики
Номинальный ток, А
—
32
Номинальный непрерывный ток, А
—
32
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок

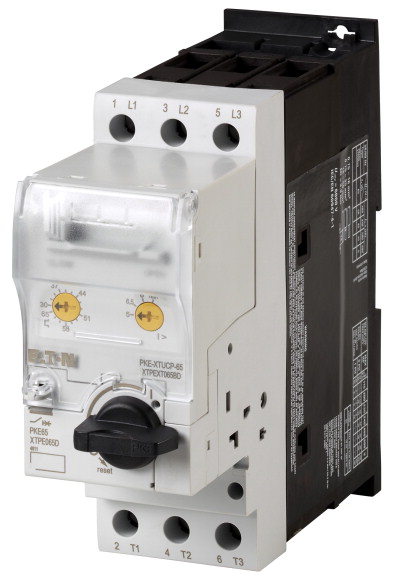

Ассортимент | Автомат защиты двигателя с электронной защитой от перегрузки в диапазоне значений PKE до 65 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основная функция | Защита двигателя Защита двигателя для тяжелого пуска | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Отдельное устройство/законченное устройство | Законченное устройство со стандартной ручкой | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диапазон установок расцепителей перегрузки | Ir | A | 8 - 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Функция | с расцепителем перегрузки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Расчетная рабочая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
220 В 230 В 240 В | P | кВт | 7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
380 В 400 В 415 В | P | кВт | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
440 В | P | кВт | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
500 В | P | кВт | 18.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
660 B 690 B | P | кВт | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подключение к SmartWire-DT | нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Мощность двигателя/номинальный ток двигателя
|
Технические характеристики
Общая информация | |||
Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
Хранение | ? | °C | -40 - +80 |
разомкнут | °C | -25 - +55 | |
в капсульном корпусе | °C | -25 - +40 | |
установочное положение | |||
Направление подвода питания | любая | ||
Класс защиты | |||
Устройство | IP20 | ||
Соединительные клеммы | IP00 | ||
Защита от прикосновения согласно EN 50274 | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | g | 15 | |
Высота установки | M | макс. 2000 | |
Поперечные сечения соединения винтовой клеммы | мм? | ||
одножильный | мм2 | 1 x (0,75 - 16) 2 x (0,75 - 16) | |
тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x (0,75 - 35) 2 x (0,75 - 25) | |
одно- или многожильные | AWG | 14 - 2 | |
Момент затяжки соединительных винтов | |||
Главный провод | Нм | 3.3 | |
Кабели системы управления | Нм | 1 | |
Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальное напряжение | Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 32 |
Номинальная частота | f | Гц | 40 - 60 |
Электрические тепловые потери (3-полюсный прогретый) | W | 6 (с PKE-XTUW(A)-32) | |
Механический срок службы | Переключения | x 106 | 0.05 |
Электрический срок службы (AC-3 при 400 В) | |||
Электрический срок службы | Переключения | x 106 | 0.05 |
максимальная частота коммутаций | S/h | ||
макс. частота коммутаций | S/h | 60 | |
Прочие технические характеристики (каталог для перелистывания) | Коммутационная способность | ||
Коммутационная способность двигателя | kAeff | ||
AC-3 до 690 В | A | 32 | |
Расцепитель | |||
Температурная компенсация | °C | -5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон) | |
Остаточная ошибка температурной компенсации для T > 40 °C | ±55 (Arbeitsbereich) | ||
Диапазон установок расцепителей перегрузки | 0,25 - 1 x Iu | ||
Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15,5 x Iu Расцепляющий модуль, фиксированно установленный: 15,5 x Ir с задержкой около 60 мс | ||
Допуск расцепителя короткого замыкания | ± 20% | ||
Чувствительность к выпадению фаз | да | ||
Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 7.5 | |
230 В 240 В | л.с. | 7.5 | |
460 В 480 В | л.с. | 20 | |
575 В 600 В | л.с. | 25 | |
однофазный | |||
115 В 120 В | л.с. | 2 | |
230 В 240 В | л.с. | 3 | |
Общее применение | A | 32 | |
Номинальный ток короткого замыкания, групповая защита | SCCR | ||
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 100 | |
Макс. предохранитель | A | 200 Class J |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 32 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.7 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 5.2 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting | A | 8 - 32 | |
Adjustment range undelayed short-circuit release | A | 496 - 496 | |
Thermal protection | No | ||
Phase failure sensitive | No | ||
Switch off technique | Electronic | ||
Rated operating voltage | V | 690 - 690 | |
Rated permanent current Iu | A | 32 | |
Rated operation power at AC-3, 230 V | kW | 7.5 | |
Rated operation power at AC-3, 400 V | kW | 15 | |
Type of electrical connection of main circuit | Screw connection | ||
Type of control element | Turn button | ||
Device construction | Built-in device fixed built-in technique | ||
With integrated auxiliary switch | No | ||
With integrated under voltage release | No | ||
Number of poles | 3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 0 | |
Degree of protection (IP) | IP20 | ||
Height | mm | 162 | |
Width | mm | 55 | |
Depth | mm | 187 |
Апробации
Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
UL File No. | E36332 | ||
UL Category Control No. | NLRV | ||
CSA File No. | 165628 | ||
CSA Class No. | 3211-05 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No |
