Артикул:
107281
12 900 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок
Ассортимент | Дополнительное оснащение |

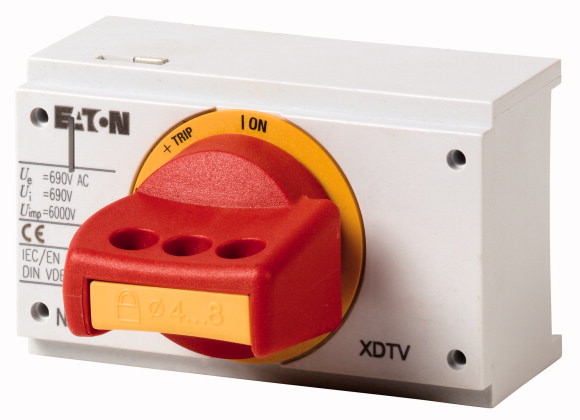

Принадлежности | Поворотная ручка на выключателе с блокировкой двери |
Стандарт/сертификат | UL/CSA, IEC |
Типоразмер | NZM2 |
Описание | Обеспечивает срабатывание выключателя посредством вращение, имеет возможность запирания |
Функция | Красно/желтый для АВАРИЙНОГО ВЫКЛЮЧЕНИЯ |
Класс защиты | IP40 |

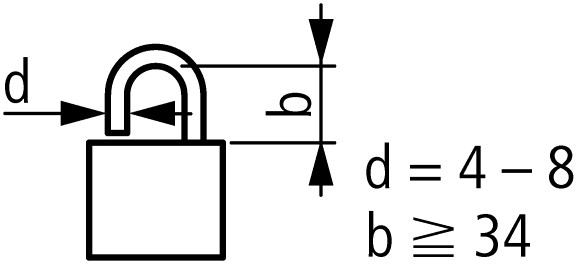

Возможность блокировки | Возможность запирания в положении 0 на ручке с максимальным числом навесных замков до 3 штук. дополнительно с блокировкой двери, например, для распределителей MCC |
Блокировка двери | Блокировка двери при ВКЛ. возможность открывания снаружи штифтом толщиной 1 мм при запирании ВЫКЛ и ВКЛ не перелистывается Дверь открывается при ВЫКЛ. включается только при закрытой двери |
Информация по проектированию | в сборе с поворотным приводом и изолирующим окружением |
приведение в действие | Поворотная ручка |
Применяемое для | NZM2(-4), PN2(-4), N(S)2(-4) |

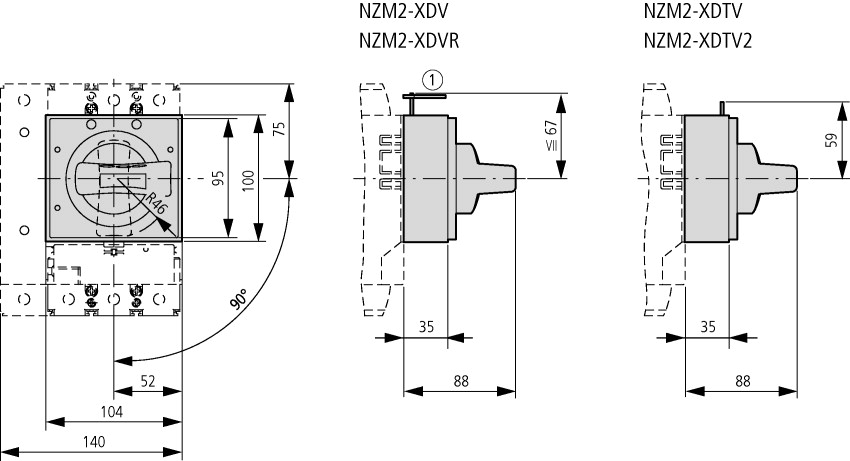

| указания Выключатель может быть установлен также при повороте на 90° до горизонтального положения слева/справа, при постоянном положении ручки. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей | |
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции | |
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229) | |
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV | |
Lockable | Yes |
Colour | Red |
Suitable for emergency stop | Yes |
With axe | No |
Suitable for power circuit breaker | Yes |
Suitable for switch disconnector | Yes |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
