13 266 руб. /шт
14 740 руб.
-10%
Экономия 1 474 руб.
Для организаций с НДС:
17 688
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)

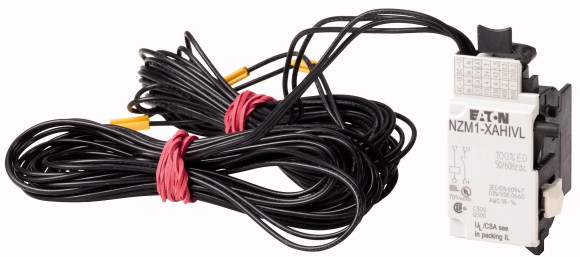

Описание
Программа поставок
Ассортимент | Дополнительное оснащение | ||
Принадлежности | Расцепитель рабочего тока | ||
Принадлежности | Расцепитель рабочего тока | ||
Стандарт/сертификат | UL/CSA, IEC | ||
Типоразмер | NZM1 | ||
Описание | Не используется в комбинации с дистанционным приводом NZM…-XR…. Если расцепитель рабочего тока находится под напряжением, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Опережение вспомогательного контакта при включении и выключении (ручное управление): около 20 мс Расцепители рабочих токов не устанавливаются одновременно с опережающим вспомогательным контактом NZM…-XHIV… или расцепителем минимального напряжения NZM…-XU…. | ||
Способ подключения | с 3 м соединительных кабелей вместо винтового соединения | ||
Вспомогательный контакт | с опережающим вспомогательным контактом | ||
Номинальное управляющее напряжение | Us | В | 208 - 250 V AC/DC |
Применяемое для | NZM1(-4), N(S)1(-4) |
Технические характеристики
Расцепители рабочего тока | |||
Номинальное управляющее напряжение источника питания | Us | В | |
Переменное напряжение | Us | В перем. тока | 12-440 |
постоянное напряжение | Us | В пост. тока | 12-440 |
диапазон частот | Гц | 50/60/200/400, пост. тока | |
Рабочий диапазон | |||
Переменное напряжение | x Us | 0.7-1.1 | |
постоянное напряжение | x Us | 0.7-1.1 | |
потребляемая мощность | |||
Мощность трогания, перем./пост. ток | VA/W | 2.5 | |
Мощность удержания переменного/постоянного тока | VA/W | 2.5 | |
Максимальное время открытия (время реакции вплоть до открытия главных контактов) | мс | 20 | |
Максимальная продолжительность включения | мс | ? | |
Минимальная длительность команд | мс | 10 - 15 | |
Поперечные сечения соединения | мм? | ||
одно-/тонкопроволочный, с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
AWG | 1 x (18 - 14) 2 x (18 - 14) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Full load current trip (ecl@ss8.1-27-37-04-18 [AKF016010]) | |||
Rated control supply voltage Us at AC 50HZ | V | 208 - 250 | |
Rated control supply voltage Us at AC 60HZ | V | 208 - 250 | |
Rated control supply voltage Us at DC | V | 208 - 250 | |
Voltage type for actuating | AC/DC | ||
Initial value of the undelayed short-circuit release - setting range | A | 0 | |
End value adjustment range undelayed short-circuit release | A | 0 | |
Type of electric connection | Screw connection | ||
Number of contacts as normally open contact | 1 | ||
Number of contacts as normally closed contact | 0 | ||
Number of contacts as change-over contact | 0 | ||
Suitable for power circuit breaker | Yes | ||
Suitable for off-load switch | Yes | ||
Suitable for motor safety switch | No | ||
Suitable for overload relay | No |
Апробации
Product Standards | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking | ||
UL File No. | E140305 | ||
UL Category Control No. | DIHS | ||
CSA File No. | 022086 | ||
CSA Class No. | 1437-01 | ||
North America Certification | UL listed, CSA certified |
