Описание
Программа поставок
Количество проводников | 4-полюсн. | ||

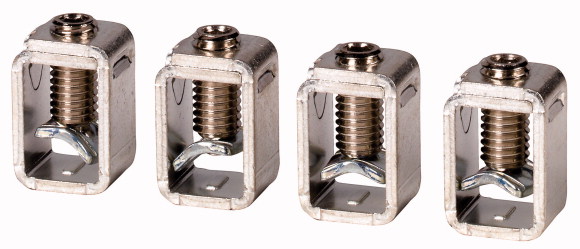

Принадлежности | Столбчатый зажим | ||
Номинальный ток | In | A | 630 |
Применяемое для | NZM3(-4), PN3(-4), N(S)3(-4) | ||
Поперечные сечения соединения | |||
Тип провода | |||
Медный/алюминиевый кабель | Медный кабель | ||
Поперечные сечения соединения | |||
тонкопроволочный | мм2 | 1 x 35 - 240 2 x 16 - 120 | |
AWG/kcmil | мм2 | 1 x 2 - 350 | |
Поперечные сечения соединения | |||
Медная полоса Количество сегментов x ширина x толщина сегмента | мм2 | до 500 A: мин. 6 x 16 x 0,8 макс. 10 x 24 x 1,0 или макс. 11 x 21 x 1,0 630 A: 10 x 24 x 1.0 + 5 x 24 x 1.0 или (2 x) 8 x 24 x 1.0 | |
указания Дополнение к типу и тип включает в себя детали для верхней и нижней стороны выключателя для 3- или 4-полюсных выключателей. Комплект переоснащения для выключателей с винтовым соединением. Монтаж в корпусе выключателя. O = установка сверху U = установка снизу Ue 525 В перем. тока:
Для тонкопроволочных и очень гибких жил требуется использовать оконечные муфты. Учитывать ограничения макс. присоединяемого поперечного сечения посредством оконечной муфты. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss8.1-27-37-04-24 [ACN957008]) | |||
Suitable for number of poles | 4 | ||
Model | - |
