Описание
Программа поставок
Комплект поставки | Поворотная ручка с дрвеной муфтой, с вращающим и поворотным приводом Монтажный уголок специальный короткий удлинитель вала Наружная предупредительная табличка/табличка с наименованием на немецком/английском чёрно-жёлтый символ "молния" | |||||||||||||||||||||||||||||||||||||||||||||||||||
Ассортимент | Дополнительное оснащение | |||||||||||||||||||||||||||||||||||||||||||||||||||
Принадлежности | Комплект для сборки главного выключателя для установки на боковой стенке | |||||||||||||||||||||||||||||||||||||||||||||||||||
Стандарт/сертификат | UL/CSA, IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||
Типоразмер | NZM1 | |||||||||||||||||||||||||||||||||||||||||||||||||||

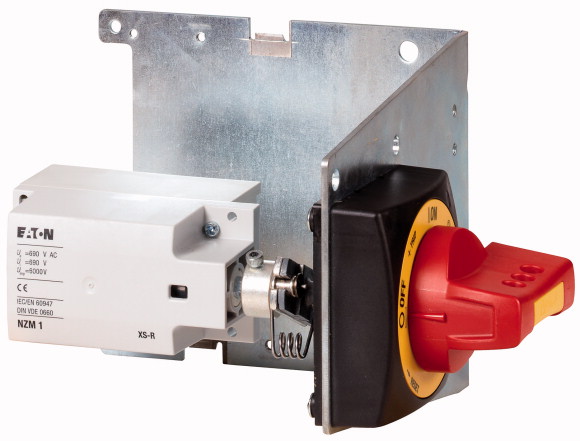

Описание | Монтажный комплект для использования в качестве главного выключателя | |||||||||||||||||||||||||||||||||||||||||||||||||||
Функция | Для непосредственного монтажа выключателей и ручек в боковую стенку распределительного шкафа Красно/желтый для АВАРИЙНОГО ВЫКЛЮЧЕНИЯ | |||||||||||||||||||||||||||||||||||||||||||||||||||
Класс защиты | IP66 UL/CSA Type 4X, Type 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||
Блокировка двери | Возможность запирания в положении ВЫКЛ, до 3 навесных замков Самое минимальное расстояние между боковыми стенками распределительного шкафа и автоматическим выключателем предопределено монтажным углом. Удлинители не используются | |||||||||||||||||||||||||||||||||||||||||||||||||||
Информация по проектированию | Наружная предупредительная табличка/табличка с наименованием, крепится зажимом Для увеличенной защиты от прикосновения со стороны подачи питания IP2X заказать защиту для пальцев рук. | |||||||||||||||||||||||||||||||||||||||||||||||||||
приведение в действие | Приведение в действие слева | |||||||||||||||||||||||||||||||||||||||||||||||||||
Применяемое для | NZM1(-4) PN1(-4), N(S)1(-4) | |||||||||||||||||||||||||||||||||||||||||||||||||||
| указания Расположение дополнительных клемм при приводе на боковой стенке с монтажным уголком NZM1-XS(R)M-…, NZM2-XS(R)M-… Дополнительные клеммы K25, K50, K95, K150 ? 093827 Приведение в действие:
Пример: В зоне монтажа MI, возможный вариант 1, можно установить две дополнительных клеммы K25. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Handle for switch devices (ecl@ss8.1-27-37-04-14 [AKF012011]) | |||
Lockable | Yes | ||
Colour | Red | ||
Suitable for emergency stop | Yes | ||
With axe | Yes | ||
Suitable for power circuit breaker | Yes | ||
Suitable for switch disconnector | Yes |
Апробации
| Product Standards | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking | ||
| UL File No. | E140305 | ||
| UL Category Control No. | DIHS | ||
| CSA File No. | 022086 | ||
| CSA Class No. | 1437-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, UL/CSA Type 4X, 12 |
