Артикул:
73461
17 430 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Количество проводников | 3-полюсн. | ||

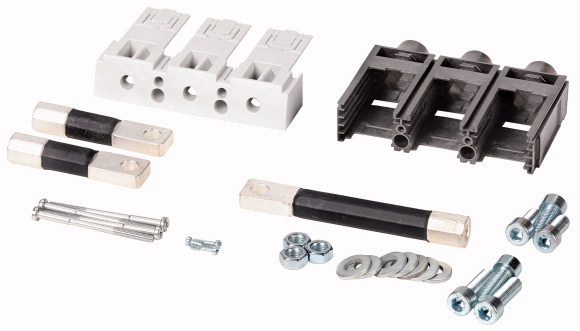

Принадлежности | Подключение с задней стороны | ||
Номинальный ток | In | A | Cu 630, Al 500 |
Применяемое для | NZM3, PN3, N3 | ||
Поперечные сечения соединения | |||
Тип провода | |||
Медный/алюминиевый кабель | Медные кабельные наконечники Ал. кабельные наконечники | ||
Поперечные сечения соединения | |||
тонкопроволочный | мм2 | 1 x 16 - 240 2 x 16 - 240 | |
Поперечные сечения соединения | |||
Медная полоса Количество сегментов x ширина x толщина сегмента | мм | 6 x 16 x 0,8 10 x 32 x 1.0 + 5 x 32 x 1.0 | |
Медная шина, ширина x толщина | Ширина | мм | 20 x 5 30 x 10 + 30 x 5 |
| указания Дополнение типа и тип включают в себя детали для одной стороны выключателя сверху или снизу для 3- или 4-полюсных выключателей. O = установлен сверху U = установлен снизу |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей | |
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции | |
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050) | |
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV | |
Suitable for number of poles | 3 |
Model | - |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
