Артикул:
74343
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Типоразмер
—
NZM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
|
Ассортимент
|
Дополнительное оснащение |
|
Принадлежности
|
Поворотная ручка с дверной муфтой |
|
Стандарт/сертификат
|
UL/CSA, IEC |
|
Типоразмер
|
NZM1 |
|
Описание
|

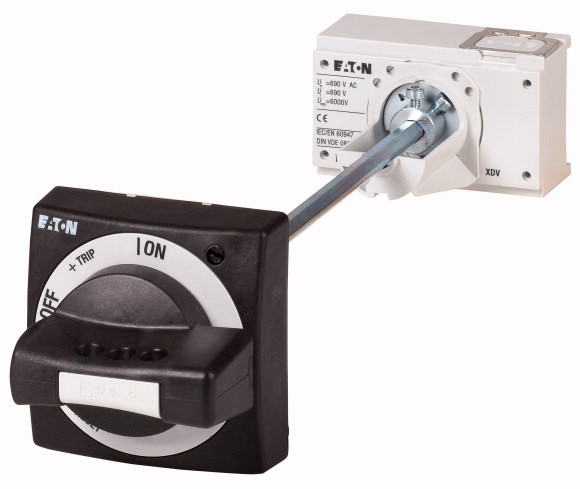

Поворотная ручка с дверной муфтой для управления выключателем при закрытой двери шкафа управления |
|
Функция
|
Стандарт, черный/серый |
|
Класс защиты
|
IP66 UL/CSA Type 4X, Type 12 |
|
Возможность блокировки
|
Возможность запирания в положении 0 на ручке с максимальным числом навесных замков до 3 штук. с блокировкой двери |
|
Блокировка двери
|
при запирании ВЫКЛ и ВКЛ не перелистывается модифицируется в положении незывершённый ВКЛ возможность открывания снаружи отверткой Дверь открывается при ВЫКЛ. |
|
Информация по проектированию
|
Наружная предупредительная табличка/табличка с наименованием, крепится зажимом в сборе, включая поворотный привод и соединительные части Дополнительно требуется удлинитель вала |
|
Применяемое для
|
NZM1(-4), PN1(-4), N(S)1(-4) |
|
запираемый
|
простой |
|
указания
Выключатель может быть установлен также при повороте на 90° до горизонтального положения слева/справа, при постоянном положении ручки. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Проверка конструкции IEC/EN 61439
|
|
|
10.2 твёрдость материалов и деталей
|
|
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. |
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. |
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. |
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. |
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. |
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. |
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. |
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. |
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. |
|
10.9 Свойства изоляции
|
|
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. |
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. |
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. |
|
10.10 Нагрев
|
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229) | |
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Handle for switch devices (ecl@ss8.1-27-37-04-14 [AKF012011]) | |
|
Lockable
|
Yes |
|
Colour
|
Black |
|
Suitable for emergency stop
|
No |
|
With axe
|
No |
|
Suitable for power circuit breaker
|
Yes |
|
Suitable for switch disconnector
|
Yes |
Апробации
| Product Standards | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking |
| UL File No. | E140305 |
| UL Category Control No. | DIHS |
| CSA File No. | 022086 |
| CSA Class No. | 1437-01 |
| North America Certification | UL listed, CSA certified |
| Degree of Protection | IEC: IP66, UL/CSA Type 4X, 12 |
