Артикул:
83789
216 040 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Ассортимент | Дополнительное оснащение | ||||||||||||||||||||
Принадлежности | Дистанционный привод, с возможностью синхронизации | ||||||||||||||||||||
Расчетная частота эксплуатации | DC | ||||||||||||||||||||
Стандарт/сертификат | UL/CSA, IEC | ||||||||||||||||||||
Типоразмер | NZM4 | ||||||||||||||||||||

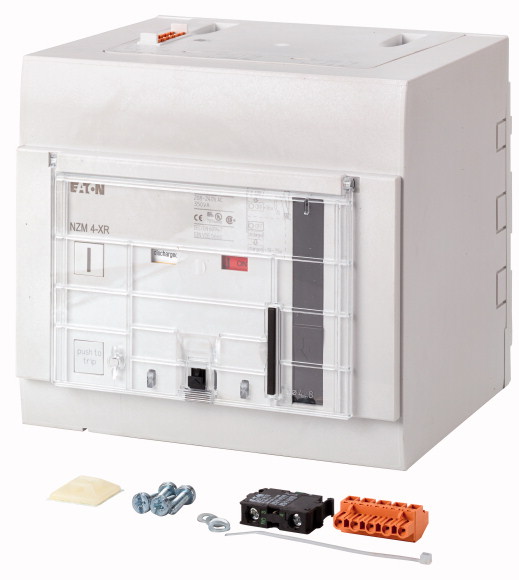

Описание | Для дистанционного переключения автоматических вылкючателей и силовых разъединителей. Включение/выключение и сброс посредством длительного или импульсного контакта. Возможно ручное переключение на месте. Возможность запирания дистанционного привода в положении 0, до 3 навесных замков (толщина скобы: 4 – 8 мм) С возможностью синхронизации
| ||||||||||||||||||||
Время включения | мс | 100 | |||||||||||||||||||
Время выключения | мс | 3000 | |||||||||||||||||||
Номинальное управляющее напряжение | Us | В | 220 - 250 V DC | ||||||||||||||||||
Количество полюсов | 3-/4-полюсн. | ||||||||||||||||||||
Применяемое для | NZM4(-4) N(S)4(-4) | ||||||||||||||||||||
Информация по проектированию | Комбинирование с силовым разъединителем PN... невозможно В случае NZM4-XR не устанавливать двойной вспомогательный контакт M22-CK11(20/02) в правое гнездо для вспомогательного контакта | ||||||||||||||||||||
Информация по проектированию (каталог для перелистывания) | Замыкание контакта и электрические схемы |
Технические характеристики
| Дистанционный привод | |||
Номинальное управляющее напряжение источника питания | Us | В | |
постоянное напряжение | Us | В пост. тока | 220-250 |
Рабочий диапазон | |||
Переменное напряжение | x Us | 0.85-1.1 | |
постоянное напряжение | x Us | 0.85-1.1 | |
Расчетная рабочая мощность | |||
постоянное напряжение | |||
24 В - 30 В пост. тока | P | W | 250 |
Минимальная длительность команды | |||
при включении | мс | 30 | |
при выключении | мс | 500 | |
Механический срок службы | Переключения | 10000 | |
максимальная частота коммутаций | S/h | ||
макс. частота коммутаций | S/h | 20 | |
Поперечные сечения соединения | мм? | ||
одно-/тонкопроволочный, с оконечной муфтой | мм2 | 0,75 - 2,5 | |
| AWG | 18 - 14 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей | |
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции | |
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030) | ||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV | ||
Type of switch drive | Motor drive | |
Rated control supply voltage Us at AC 50HZ | V | 0 - 0 |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 |
Rated control supply voltage Us at DC | V | 220 - 250 |
Voltage type for actuating | DC |
Апробации
| Product Standards | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking |
| UL File No. | E140305 |
| UL Category Control No. | DIHS |
| CSA File No. | 022086 |
| CSA Class No. | 1437-01 |
| North America Certification | UL listed, CSA certified |
