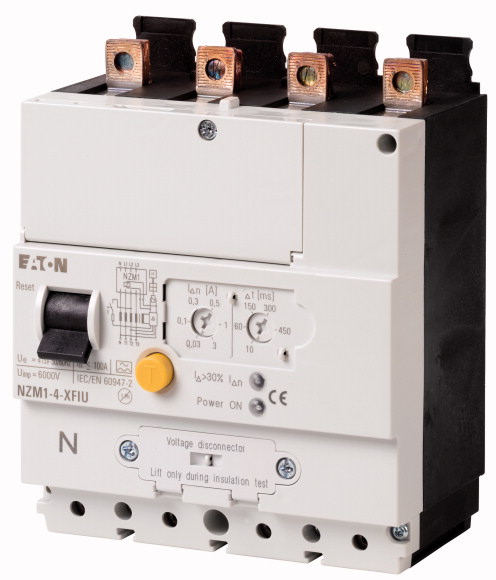

Описание | Расцепитель тока утечки согл. IEC/EN 60947-2 Не проверен UL/CSA Подходит для использования в трех- и однофазных системах. Чувствительный к импульсным токам по принципу суммы токов Для 4-полюсных автоматических выключателей NZM1-4 и силовых разъединителей N1-4 В зависимости от сетевого напряжения Ue = 200...415 В 50/60 Гц | ||
графические условные обозначения | |||
Применяемое для | |||
Применяемое для | NZM1-4 N1-4 | ||
Полюсы | 4-полюсн. | ||
указания При In = 0,03 A: время задержки tv всегда жёстко установлено на 10 мс. Предупредительное сообщение > 30 % In сигнализируется жёлтым светодиодом. Сигнализация срабатывания модернизируется макс. 2 вспомогательными контактами (HIAFI): замыкающий контакт S = M22-K01, размыкающий контакт O = M22-K10 сбрасываются посредством перекидного переключателя сброса. При использовании вспомогательных контактов срабатывания в блоке FI-Block размыкающий контакт работает как замыкатель, а замыкающий контакт - как размыкающий. Двойной контакт не разрешён. Не в комбинации с изолированным корпусом или комплектом для сборки главного выключателя для установки на боковой стенке с монтажными уголками. NZM1-XFI...R не применим в комбинации с нижней крышкой NZM1-XUSA. NZM1-XFI…U не в комбинации с расцепителем рабочего или минимального напряжения, опережающим вспомогательным контактом. Расчетная предельная разрывная способность при коротком замыкании определяется с помощью пристроенного NZM1, NS1. При использовании N1 через применение входного предохранителя ? Технические данные. |
Электрический | |||
Стандарты и предписания | IEC/EN 60947-2 IEC/EN 60947-2 Приложение B | ||
Чувствительность | чувствительный к импульсным токам по принципу суммы токов (тип A) | ||
Мин. рабочее напряжение | Ue | В | |
для регистрации токов утечки, тип A/AC | 80 В (зависит от сетевого напряжения) | ||
Пригодность для применения | в трехфазных системах | ||
Номинальное напряжение | Ue | В перем. тока | 200…415 (3~) |
Номинальная частота | f | Гц | 50/60 |
Количество полюсов | 4-полюсн. | ||
Диапазон изменения номинального расчетного тока | In | A | 15…100 |
Расчетные токи утечки | I?n | A | 0.03…0.1…0.3…0.5…1…3 |
Диапазон учёта тока утечки | 50/60 Гц | ||
Включающая и отключающая способность расчетного тока при коротком замыкании | I?m | A | = ICU |
Удароустойчивость (IEC 60068-2-27) | 20 (импульс полусинуса 20 мс) | ||
Механический срок службы (из него 50 % с током утечки) | Переключения | 20000 | |
Механический | |||

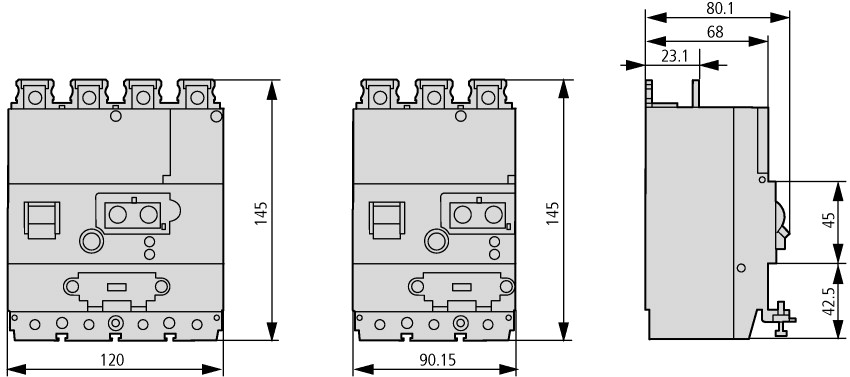

Монтажный размер колпачков | мм | 45 | |
Монтаж | по нижнему краю | ||
установочное положение | вертикально и 90° во всех направлениях | ||
Подача питания | |||
NZM1 сверху | |||
Класс защиты | в зоне блока управления IP20 | ||
Температура окружающей среды | -5-+40 | ||
Возможность опломбирования | да, ручки настройки | ||
Поперечные сечения соединения | |||
тонкопроволочный без оконечной муфты | мм2 | wie NZM1 Standardklemme | |
тонкопроволочный с оконечной муфтой | мм2 | как стандартная клемма NZM1 |
Технические характеристики для подтверждения типа конструкции | |||
Мин. рабочая температура | °C | -5 | |
Макс. рабочая температура | °C | 40 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
Rated control supply voltage Us at AC 50HZ | V | 200 - 415 | |
Rated control supply voltage Us at AC 60HZ | V | 200 - 415 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Rated fault current | A | 0.03 - 3 | |
Max. power on-delay time | ms | 30 | |
Delay adjustable | Yes | ||
Max. rated operation voltage Ue | V | 415 |
