Характеристики
Номинальный ток, А
—
1600
Количество полюсов
—
4
Максимальная отключающая способность, кА
—
85
Все характеристики
Описание
Программа поставок
Ассортимент | Автоматические выключатели | ||
Защитная функция | Защита установок, кабелей, селективная и генераторная защита | ||
Стандарт/сертификат | IEC | ||
Метод монтажа | Фиксированная установка | ||
Техника срабатывания | Электронный расцепитель | ||

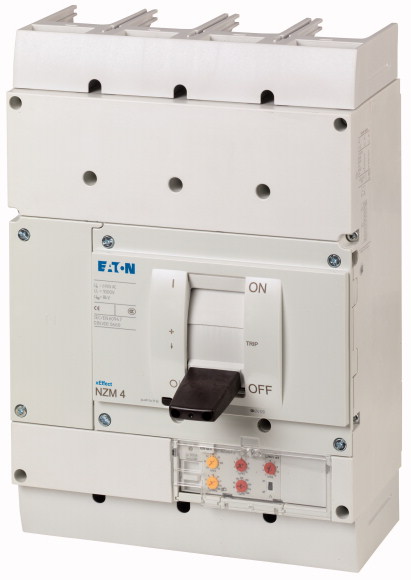

Типоразмер | NZM4 | ||
Описание | Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: при 6 x Ir, а также бесконечно (без расцепителя перегрузки) Регулируемое время задержки tsd i2t-постоянная функция: переключается Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике. | ||
Количество полюсов | 4-полюсн. | ||
Стандартное оснащение | Винтовое соединение | ||
Коммутационная способность | |||
400/415 В 50 Гц | Icu | кА | 85 |
Расчетный рабочий ток = измеренный ток длительной нагрузки | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 1600 |
Нулевой провод | % от длины наружного проводника | A | 100 |
диапазон установки | |||
Расцепитель перегрузки | |||
| Ir | A | 800-1600 | |
наружный проводник | Ir | A | 800-1600 |
расцепитель короткого замыкания | |||
без задержки | Ii = In x … | 2 - 12 | |
с задержкой | Isd = Ir x … | 2 - 10 |

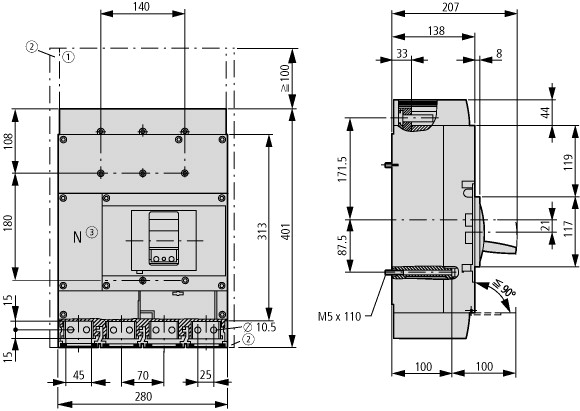

Технические характеристики
| Общая информация | ||||||||||||||
Стандарты и положения | IEC/EN 60947, VDE 0660 | |||||||||||||
защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | |||||||||||||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | |||||||||||||
Температура окружающей среды | ||||||||||||||
Температура окружающей среды, хранение | °C | - -40-+ 70 | ||||||||||||
Эксплуатация | °C | -25-+70 | ||||||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 | g | 15 (импульс полусинуса 11 мс) | ||||||||||||
Безопасное разъединение согласно EN 61140 | ||||||||||||||
между вспомогательными контактами и цепями главного тока | В перем. тока | 500 | ||||||||||||
Между вспомогательными контактами | В перем. тока | 300 | ||||||||||||
Вес | кг | 27 | ||||||||||||
установочное положение |
| |||||||||||||
Направление подвода питания | любая | |||||||||||||
Класс защиты | ||||||||||||||
Устройство | в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
корпус | с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 | |||||||||||||
Соединительные клеммы | Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 | |||||||||||||
Прочие технические характеристики (каталог для перелистывания) | Температурная характеристика, дерейтинг | |||||||||||||
| Автоматические выключатели | ||||||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 1600 | |||||||||||
Номинальная устойчивость к импульсу | Uimp | |||||||||||||
Цепи главного тока | В | 8000 | ||||||||||||
Цепи вспомогательного тока | В | 6000 | ||||||||||||
Номинальное напряжение | Ue | В перем. тока | 690 | |||||||||||
Категория перенапряжения / степень загрязнения | III/3 | |||||||||||||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 | |||||||||||
Применение в незаземлённых сетях | В | 525 | ||||||||||||
| Коммутационная способность | ||||||||||||||
Расчетный ток короткого замыкания при включении | Icm | |||||||||||||
240 В | Icm | кА | 275 | |||||||||||
400/415 В | Icm | кА | 187 | |||||||||||
440 B 50/60 Гц | Icm | кА | 187 | |||||||||||
525 B 50/60 Гц | Icm | кА | 143 | |||||||||||
690 B 50/60 Гц | Icm | кА | 105 | |||||||||||
Расчетная разрывная способность при коротком замыкании Icn | Icn | |||||||||||||
Icu согласно IEC/EN 60947 очередность включения O-t-CO | Icu | кА | ||||||||||||
240 B 50/60 Гц | Icu | кА | 125 | |||||||||||
400/415 В 50/60 Гц | Icu | кА | 85 | |||||||||||
440 B 50/60 Гц | Icu | кА | 85 | |||||||||||
525 B 50/60 Гц | Icu | кА | 65 | |||||||||||
690 B 50/60 Гц | Icu | кА | 50 | |||||||||||
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO | Ics | кА | ||||||||||||
240 B 50/60 Гц | Ics | кА | 63 | |||||||||||
400/415 В 50/60 Гц | Ics | кА | 43 | |||||||||||
440 B 50/60 Гц | Ics | кА | 43 | |||||||||||
525 B 50/60 Гц | Ics | кА | 49 | |||||||||||
690 B 50/60 Гц | Ics | кА | 37 | |||||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | ||||||||||||||
Номинальная устойчивость к токовым нагрузкам при коротком замыкании | ||||||||||||||
t = 0,3 с | Icw | кА | 19.2 | |||||||||||
t = 1 с | Icw | кА | 19.2 | |||||||||||
Категория применения согласно IEC/EN 60947-2 | B | |||||||||||||
Расчетная включающая и отключающая способность | ||||||||||||||
Расчетный рабочий ток | Ie | A | ||||||||||||
AC-1 | ||||||||||||||
380 B 400 B | Ie | A | 1600 | |||||||||||
415 В | Ie | A | 1600 | |||||||||||
690 В | Ie | A | 1600 | |||||||||||
AC-3 | ||||||||||||||
380 B 400 B | Ie | A | 1600 | |||||||||||
415 В | Ie | A | 1600 | |||||||||||
660 B 690 B | Ie | A | 1600 | |||||||||||
| Для расчётного рабочего тока AC-3 при NZM4 действует правило: 400 В: макс. 650 кВт; 690 В: макс. 600 кВт | ||||||||||||||
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) | Переключения | 10000 | ||||||||||||
Электрический срок службы | ||||||||||||||
AC-1 | ||||||||||||||
400 B 50/60 Гц | Переключения | 3000 | ||||||||||||
415 B 50/60 Гц | Переключения | 3000 | ||||||||||||
690 B 50/60 Гц | Переключения | 2000 | ||||||||||||
AC-3 | ||||||||||||||
400 B 50/60 Гц | Переключения | 2000 | ||||||||||||
415 B 50/60 Гц | Переключения | 2000 | ||||||||||||
690 B 50/60 Гц | Переключения | 1000 | ||||||||||||
макс. частота коммутаций | S/h | 60 | ||||||||||||
Общее время отказа при коротком замыкании | мс | < 25 415 V; 415 V | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
Стандартное оснащение | Винтовое соединение | |||||||||||||
Опциональное дополнительное оснащение | Тоннельные клеммы Подключение с задней стороны Соединение плоского провода | |||||||||||||
Провода круглого сечения Cu | ||||||||||||||
Тоннельная клемма | ||||||||||||||
многожильный | мм2 | |||||||||||||
4 отверстие | мм2 | 4 x (50 - 240) | ||||||||||||
Винтовое соединение и подключение с задней стороны | ||||||||||||||
непосредственно на переключателе | ||||||||||||||
многожильный | мм2 | 1 x (120 - 185) 4 x (50 - 185) | ||||||||||||
Панель модуля | ||||||||||||||
1 отверстие | мин. | мм2 | 1 x (120 - 300) | |||||||||||
1 отверстие | макс. | мм2 | 2 x (95 - 300) | |||||||||||
Панель модуля | ||||||||||||||
2 отверстие | мин. | мм2 | 2 x (95 - 185) | |||||||||||
2 отверстие | макс. | мм2 | 4 x (35 - 185) | |||||||||||
Расширение ширины подключения | мм2 | |||||||||||||
Расширение ширины подключения | мм2 | 4 x 300 6 x (95 - 240) | ||||||||||||
Ал. провода, мед. кабели | ||||||||||||||
многожильный | мм2 | |||||||||||||
4 отверстие | мм2 | 4 x (50 - 240) | ||||||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) | ||||||||||||||
Клемма подключения плоского кабеля простая | ||||||||||||||
| мин. | мм | 6 x 16 x 0,8 | ||||||||||||
| макс. | мм | (2 x) 10 x 32 x 1,0 | ||||||||||||
Панель модуля | ||||||||||||||
1 отверстие | мм | (2 x) 10 x 50 x 1.0 | ||||||||||||
Винтовое соединение и подключение с задней стороны | ||||||||||||||
Медная полоса, перфорированная | мин. | мм | 5 x 25 x 1,0 | |||||||||||
Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 | |||||||||||
Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | ||||||||||||
Медная шина (ширина x толщина) | мм | |||||||||||||
Винтовое соединение и подключение с задней стороны | ||||||||||||||
Винтовое соединение | M10 | |||||||||||||
непосредственно на переключателе | ||||||||||||||
| мин. | мм | 25 x 5 | ||||||||||||
| макс. | мм | 2 x (50 x 10) | ||||||||||||
Панель модуля | ||||||||||||||
1 отверстие | мин. | мм | 25 x 5 | |||||||||||
1 отверстие | макс. | мм | 2 x (50 x 10) | |||||||||||
Панель модуля | ||||||||||||||
2 отверстие | мм | 2 x (50 x 10) | ||||||||||||
Расширение ширины подключения | мм | |||||||||||||
Расширение ширины подключения | мин. | мм | 60 x 10 | |||||||||||
Расширение ширины подключения | макс. | мм | 2 x (80 x 10) | |||||||||||
Управляющие провода | ||||||||||||||
| мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 1600 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 284.16 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu | A | 1600 | |
Rated voltage | V | 690 - 690 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz | kA | 85 | |
Overload release current setting | A | 800 - 1600 | |
Adjustment range short-term delayed short-circuit release | A | 1600 - 16000 | |
Adjustment range undelayed short-circuit release | A | 3200 - 19200 | |
Integrated earth fault protection | No | ||
Type of electrical connection of main circuit | Screw connection | ||
Device construction | Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting | No | ||
DIN rail (top hat rail) mounting optional | No | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as change-over contact | 0 | ||
Switched-off indicator available | No | ||
With under voltage release | No | ||
Number of poles | 4 | ||
Position of connection for main current circuit | Front side | ||
Type of control element | Rocker lever | ||
Complete device with protection unit | Yes | ||
Motor drive integrated | No | ||
Motor drive optional | Yes | ||
Degree of protection (IP) | IP20 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| Номинальный ток, А | 1600 |
| Количество полюсов | 4 |
| Максимальная отключающая способность, кА | 85 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
