Артикул:
42833
543 300 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ
Характеристики
Номинальный ток, А
—
630
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
85
Все характеристики
Описание
Программа поставок
Ассортимент | Автоматические выключатели | ||
Защитная функция | Защита установок, кабелей, селективная и генераторная защита | ||
Стандарт/сертификат | IEC | ||
Метод монтажа | Фиксированная установка | ||
Техника срабатывания | Электронный расцепитель | ||

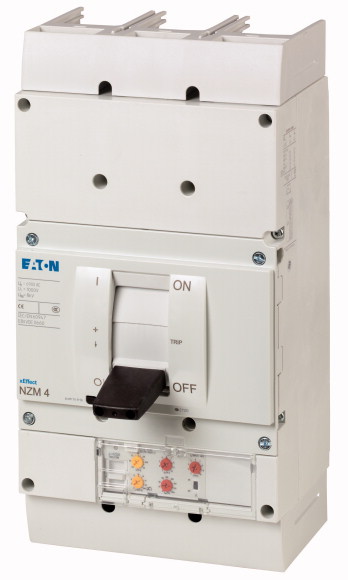

Типоразмер | NZM4 | ||
Описание | Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: при 6 x Ir, а также бесконечно (без расцепителя перегрузки) регулируемое время задержки tsd: уровни: 0, 20, 60, 100, 200, 300, 500, 750, 1000 мс i2t-постоянная функция: переключается Техника присоединения NZM4...S1: изолированное соединение шины (винтовое соединение NZM4-XKS) | ||
Количество полюсов | 3-полюсн. | ||
Стандартное оснащение | Винтовое соединение | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 630 |
Коммутационная способность | |||
1000 B 50/60 Гц | Ics | кА | 20 |
диапазон установки | |||
Расцепитель перегрузки | |||
| Ir | A | 315-630 | |
расцепитель короткого замыкания | |||
без задержки | Ii = In x … | 2 - 12 | |
с задержкой | Isd = Ir x … | 2 - 10 |
Технические характеристики
| Силовые разъединители | |||
Номинальная устойчивость к импульсу | Uimp | ||
Цепи главного тока | В | 8000 | |
Цепи вспомогательного тока | В | 6000 | |
Номинальное напряжение | Ue | В перем. тока | 1000 |
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 630 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
категория применения | B | ||
Температура окружающей среды | |||
Температура окружающей среды, хранение | °C | - -40-+ 70 | |
Эксплуатация | °C | -25-+70 | |
| Расчетный ток короткого замыкания при включении | |||
1000 B 50/60 Гц | Icm | кА | 40 |
| Расчетная разрывная способность при коротком замыкании Icn | |||
Icu согласно IEC/EN 60947 очередность включения O-t-CO | Icu | кА | |
1000 B 50/60 Гц | Ics | кА | 20 |
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO | Ics | кА | |
1000 В переменного тока | Ics | кА | 15 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
t = 0,3 с | Icw | кА | 19.2 |
t = 1 с | Icw | кА | 19.2 |
Механический срок службы | Переключения | 10000 | |
макс. частота коммутаций | S/h | 60 | |
| Механический срок службы: из этого макс. 50% разрешения через расцепитель A/U | |||
| Электрический срок службы | |||
1000 B 50/60 Гц | Переключения | 500 | |
| Поперечные сечения соединения | |||
Стандартное оснащение | Винтовое соединение | ||
Провода круглого сечения Cu | |||
Тоннельная клемма | |||
многожильный | мм2 | ||
4 отверстие | мм2 | 4 x (50 - 240) | |
Винтовое соединение и подключение с задней стороны | |||
Панель модуля | |||
1 отверстие | мин. | мм2 | 1 x (185 - 240) |
1 отверстие | макс. | мм2 | 2 x (70 - 185) |
Панель модуля | |||
2 отверстие | мин. | мм2 | 4 x 50 |
2 отверстие | макс. | мм2 | 4 x (35 - 185) |
Расширение ширины подключения | мм2 | ||
Расширение ширины подключения | мм2 | 2 x 240 6 x (70 - 240) | |
Ал. провода, мед. кабели | |||
многожильный | мм2 | ||
4 отверстие | мм2 | 4 x (50 - 240) | |
Медная полоса (количество сегментов x ширина x толщина сегмента) | |||
Клемма подключения плоского кабеля простая | |||
| мин. | мм | 6 x 16 x 0,8 | |
| макс. | мм | (2 x) 10 x 32 x 1,0 | |
Панель модуля | |||
1 отверстие | мм | (2 x) 10 x 50 x 1.0 | |
Винтовое соединение и подключение с задней стороны | |||
Медная полоса, перфорированная | мин. | мм | (2 x) 10 x 50 x 1,0 |
Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 |
Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | |
Медная шина (ширина x толщина) | мм | ||
Винтовое соединение и подключение с задней стороны | |||
Винтовое соединение | M10 | ||
непосредственно на переключателе | |||
| мин. | мм | 25 x 5 | |
| макс. | мм | 2 x (50 x 10) 2 x (80 x 10) | |
Панель модуля | |||
1 отверстие | мин. | мм | 25 x 5 |
1 отверстие | макс. | мм | 2 x (50 x 10) |
Панель модуля | |||
2 отверстие | мм | 2 x (50 x 10) | |
Расширение ширины подключения | мм | ||
Расширение ширины подключения | мин. | мм | 60 x 10 |
Расширение ширины подключения | макс. | мм | 2 x (80 x 10) |
Управляющие провода | |||
| мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 630 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 44.06 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu | A | 630 | |
Rated voltage | V | 1000 - 1000 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz | kA | 85 | |
Overload release current setting | A | 315 - 630 | |
Adjustment range short-term delayed short-circuit release | A | 630 - 6300 | |
Adjustment range undelayed short-circuit release | A | 1260 - 7560 | |
Integrated earth fault protection | No | ||
Type of electrical connection of main circuit | Screw connection | ||
Device construction | Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting | No | ||
DIN rail (top hat rail) mounting optional | No | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as change-over contact | 0 | ||
Switched-off indicator available | No | ||
With under voltage release | No | ||
Number of poles | 3 | ||
Position of connection for main current circuit | Front side | ||
Type of control element | Rocker lever | ||
Complete device with protection unit | Yes | ||
Motor drive integrated | No | ||
Motor drive optional | Yes | ||
Degree of protection (IP) | IP20 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| Номинальный ток, А | 630 |
| Количество полюсов | 3 |
| Максимальная отключающая способность, кА | 85 |
