Артикул:
49230
100 480 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок

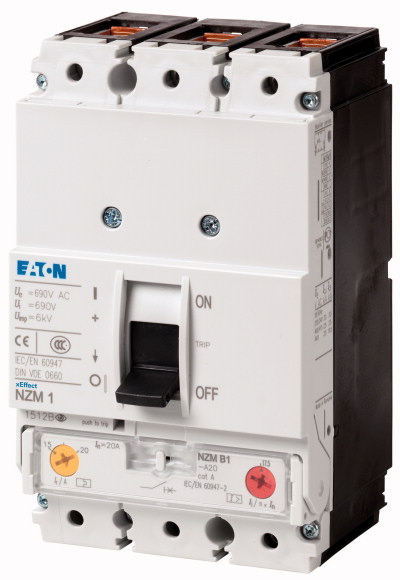

Характеристики
Номинальный ток, А
—
125
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
100
Типоразмер
—
NZM
Номинальное напряжение АС, В
—
400/415
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок
Ассортимент | Автоматические выключатели | ||
Защитная функция | Защита установок и проводки | ||
Стандарт/сертификат | IEC | ||
Метод монтажа | Фиксированная установка | ||
Техника срабатывания | Термомагнитный расцепитель | ||
Типоразмер | NZM1 | ||
Количество полюсов | 3-полюсн. | ||
Стандартное оснащение | Столбчатый зажим | ||
Коммутационная способность | |||
400/415 В 50 Гц | Icu | кА | 100 |
Расчетный рабочий ток = измеренный ток длительной нагрузки | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 125 |
диапазон установки | |||
Расцепитель перегрузки | |||
| Ir | A | 100-125 | |
расцепитель короткого замыкания | |||
без задержки | Ii = In x … | 6 - 10 | |
расцепитель короткого замыкания | Irm | A | 750-1250 |

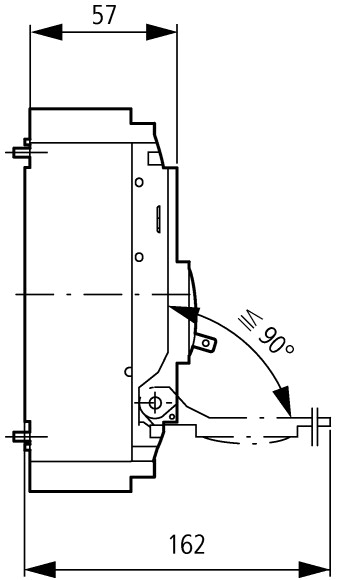

Технические характеристики
| Общая информация | |||||||||||
Стандарты и положения | IEC/EN 60947, VDE 0660 | ||||||||||
защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | ||||||||||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||||||||||
Температура окружающей среды | |||||||||||
Температура окружающей среды, хранение | °C | - -40-+ 70 | |||||||||
Эксплуатация | °C | -25-+70 | |||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 | g | 20 (импульс полусинуса 20 мс) | |||||||||
Безопасное разъединение согласно EN 61140 | |||||||||||
между вспомогательными контактами и цепями главного тока | В перем. тока | 500 | |||||||||
Между вспомогательными контактами | В перем. тока | 300 | |||||||||
установочное положение |
| ||||||||||
Направление подвода питания | любая | ||||||||||
Класс защиты | |||||||||||
Устройство | в зоне блока управления: IP20 (основной вид защиты) | ||||||||||
корпус | с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 | ||||||||||
Соединительные клеммы | Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 | ||||||||||
Прочие технические характеристики (каталог для перелистывания) | Температурная характеристика, дерейтинг | ||||||||||
| Автоматические выключатели | |||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 125 | ||||||||
Номинальная устойчивость к импульсу | Uimp | ||||||||||
Цепи главного тока | В | 6000 | |||||||||
Цепи вспомогательного тока | В | 6000 | |||||||||
Номинальное напряжение | Ue | В перем. тока | 690 | ||||||||
Для правильного срабатывания необходимы следующие настройки: Быстродействующий расцепитель реагирует при использовании постоянного тока с запаздыванием. Поэтому заданное значение на расцепляющем модуле, на котором имеется маркировка для переменных токов, требуется настроить ниже для постоянных токов. Поправочный коэффициент постоянного тока для значения срабатывания быстродействующего расцепителя: o NZM1: 1,25 o NZM2: 1,35 o NZM3: 1,45 Пример: NZM3 Ie = 500A. Требуемый постоянный ток для срабатывания: 10 * Ie = 5000A. Расчет: • Требуемое значение постоянного тока / поправочный коэффициент = аданное значение переменного тока на расцепляющем модуле • 5000A / 1,45 = 3448 A ~ 7 * Ie = настраиваемое значение на расцепляющем модуле Допустимые виды электрического монтажа: | |||||||||||
Категория перенапряжения / степень загрязнения | III/3 | ||||||||||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 | ||||||||
Применение в незаземлённых сетях | В | 690 | |||||||||
| Коммутационная способность | |||||||||||
Расчетный ток короткого замыкания при включении | Icm | ||||||||||
240 В | Icm | кА | 220 | ||||||||
400/415 В | Icm | кА | 220 | ||||||||
440 B 50/60 Гц | Icm | кА | 74 | ||||||||
525 B 50/60 Гц | Icm | кА | 40 | ||||||||
690 B 50/60 Гц | Icm | кА | 17 | ||||||||
Расчетная разрывная способность при коротком замыкании Icn | Icn | ||||||||||
Icu согласно IEC/EN 60947 очередность включения O-t-CO | Icu | кА | |||||||||
240 B 50/60 Гц | Icu | кА | 100 | ||||||||
400/415 В 50/60 Гц | Icu | кА | 100 | ||||||||
440 B 50/60 Гц | Icu | кА | 70 | ||||||||
525 B 50/60 Гц | Icu | кА | 20 | ||||||||
690 B 50/60 Гц | Icu | кА | 10 | ||||||||
500 В пост. тока | Icu | кА | 30 | ||||||||
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO | Ics | кА | |||||||||
240 B 50/60 Гц | Ics | кА | 100 | ||||||||
400/415 В 50/60 Гц | Ics | кА | 50 | ||||||||
440 B 50/60 Гц | Ics | кА | 35 | ||||||||
525 B 50/60 Гц | Ics | кА | 10 | ||||||||
690 B 50/60 Гц | Ics | кА | 7.5 | ||||||||
500 В пост. тока | Ics | кА | 30 | ||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | |||||||||||
Категория применения согласно IEC/EN 60947-2 | A | ||||||||||
Расчетная включающая и отключающая способность | |||||||||||
Расчетный рабочий ток | Ie | A | |||||||||
AC-1 | |||||||||||
380 B 400 B | Ie | A | 125 | ||||||||
415 В | Ie | A | 125 | ||||||||
690 В | Ie | A | 125 | ||||||||
AC-3 | |||||||||||
380 B 400 B | Ie | A | 125 | ||||||||
415 В | Ie | A | 125 | ||||||||
660 B 690 B | Ie | A | 125 | ||||||||
DC-1 | |||||||||||
500 В пост. тока | Ie | A | 125 | ||||||||
DC-3 | |||||||||||
500 В пост. тока | Ie | A | 125 | ||||||||
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) | Переключения | 20000 | |||||||||
Электрический срок службы | |||||||||||
AC-1 | |||||||||||
400 B 50/60 Гц | Переключения | 10000 | |||||||||
415 B 50/60 Гц | Переключения | 10000 | |||||||||
690 B 50/60 Гц | Переключения | 7500 | |||||||||
AC-3 | |||||||||||
400 B 50/60 Гц | Переключения | 7500 | |||||||||
415 B 50/60 Гц | Переключения | 7500 | |||||||||
690 B 50/60 Гц | Переключения | 5000 | |||||||||
DC-1 | |||||||||||
500 В пост. тока | Переключения | 10000 | |||||||||
DC-3 | |||||||||||
500 В пост. тока | Переключения | 5000 | |||||||||
макс. частота коммутаций | S/h | 120 | |||||||||
Общее время отказа при коротком замыкании | мс | ||||||||||
| Поперечные сечения соединения | |||||||||||
Стандартное оснащение | Столбчатый зажим | ||||||||||
Опциональное дополнительное оснащение | Винтовое соединение Тоннельные клеммы Подключение с задней стороны | ||||||||||
Провода круглого сечения Cu | |||||||||||
Столбчатый зажим | |||||||||||
одножильный | мм2 | 1 x (10 - 16) 2 x (6 - 16) | |||||||||
многожильный | мм2 | 1 x (10 - 70) 3) 2 x (6-25) | |||||||||
| 3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. | |||||||||||
Тоннельная клемма | |||||||||||
одножильный | мм2 | 1 x 16 | |||||||||
многожильный | мм2 | ||||||||||
1 отверстие | мм2 | 1 x (25 - 95) | |||||||||
Винтовое соединение и подключение с задней стороны | |||||||||||
непосредственно на переключателе | |||||||||||
одножильный | мм2 | 1 x (10 - 16) 2 x (6 - 16) | |||||||||
многожильный | мм2 | 1 x (10 - 70) 3) 2 x 25 | |||||||||
| 3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?. | |||||||||||
Ал. провода, мед. кабели | |||||||||||
одножильный | мм2 | 1 x 16 | |||||||||
многожильный | мм2 | ||||||||||
многожильный | мм2 | 1 x (25 - 95) | |||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) | |||||||||||
Столбчатый зажим | |||||||||||
| мин. | мм | 2 x 9 x 0.8 | |||||||||
| макс. | мм | 9 x 9 x 0.8 | |||||||||
Медная шина (ширина x толщина) | мм | ||||||||||
Винтовое соединение и подключение с задней стороны | |||||||||||
Винтовое соединение | M6 | ||||||||||
непосредственно на переключателе | |||||||||||
| мин. | мм | 12 x 5 | |||||||||
| макс. | мм | 16 x 5 | |||||||||
Управляющие провода | |||||||||||
| мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 125 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 8.78 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | ||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV | ||
Rated permanent current Iu | A | 125 |
Rated voltage | V | 690 - 690 |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz | kA | 100 |
Overload release current setting | A | 100 - 125 |
Adjustment range short-term delayed short-circuit release | A | 0 - 0 |
Adjustment range undelayed short-circuit release | A | 750 - 1250 |
Integrated earth fault protection | No | |
Type of electrical connection of main circuit | Frame clamp | |
Device construction | Built-in device fixed built-in technique | |
Suitable for DIN rail (top hat rail) mounting | No | |
DIN rail (top hat rail) mounting optional | Yes | |
Number of auxiliary contacts as normally closed contact | 0 | |
Number of auxiliary contacts as normally open contact | 0 | |
Number of auxiliary contacts as change-over contact | 0 | |
Switched-off indicator available | No | |
With under voltage release | No | |
Number of poles | 3 | |
Position of connection for main current circuit | Front side | |
Type of control element | Rocker lever | |
Complete device with protection unit | Yes | |
Motor drive integrated | No | |
Motor drive optional | No | |
Degree of protection (IP) | IP20 |
Характеристики
|
Номинальный ток, А
|
125 |
|
Количество полюсов
|
3 |
|
Максимальная отключающая способность, кА
|
100 |
|
Типоразмер
|
NZM |
|
Номинальное напряжение АС, В
|
400/415 |
|
Настройка Ir, А
|
100-125 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
