Артикул:
57616
2 260 980 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Номинальный ток, А
—
1000
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
150
Номинальное напряжение АС, В
—
690
Вид
—
Автоматический выключатель
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
| диапазон | Compact |
|---|---|
| серия продукта | NS630b...1600 |
| тип устройства или его аксессуаров | Автоматический выключатель |

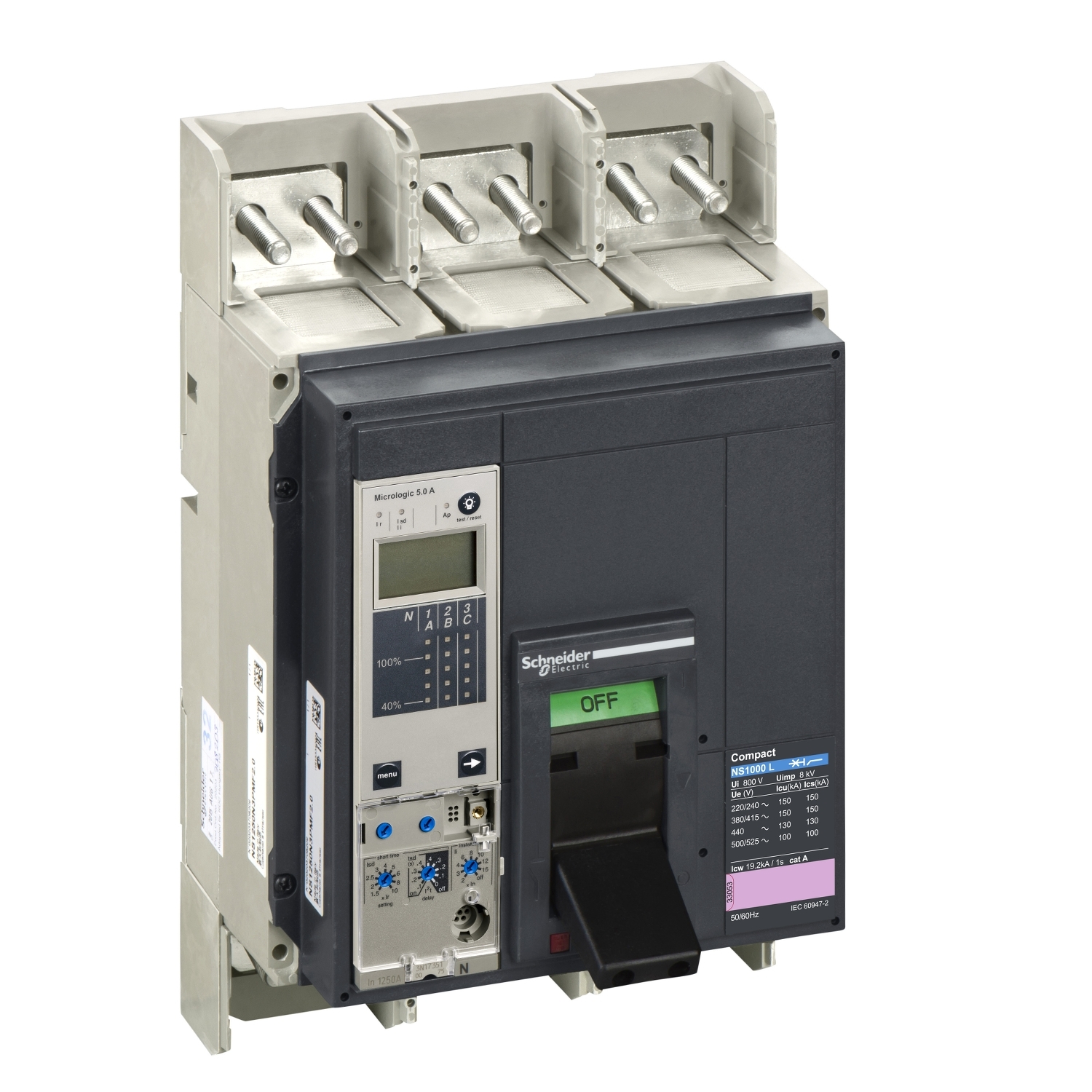

| краткое название устройства | Compact NS1000L |
| область применения | Распределение |
| описание полюсов | 3P |
| описание защищенных полюсов | 3t |
| тип сети | Переменный ток |
| код отключающей способности | L |
| соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2 |
| категория применения | Категория А |
| наименование блока управления | Micrologic 5.0 A |
| технология блока контроля и управления | Электронный |
| номинальный ток расцепителя | 1000 A ( 50 °C ) |
| частота сети | 50/60 Гц |
|---|---|
| способ управления | Поворотная рукоятка Тумблер |
| исполнение выключателя | Стационарный |
| монтажная опора | Задняя монтажная панель |
| присоединение с верхней стороны | Передний |
| соединение с нижней стороны | Передний |
| (In) номинальный ток до 65 °C | 1000 А ( 50 °C ) |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947-2 |
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинал ТТ автоматического выключателя | 1000 А |
| отключающая способность | 130 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 kA Icu at 500/525 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Ics] номинальная рабочая отключающая способность | Ics 100 кА 500/525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 130 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 150 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 Ics 150 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| вспом. контакты, доступные на каждом контакторе | 1 Н.О./Н.З. |
| механическая износостойкость | 10000 циклы |
| электрическая износостойкость | 2000 циклы IEC 60947-2 690 V In переменный ток 50/60 Гц 3000 циклы IEC 60947-2 690 V In/2 переменный ток 50/60 Гц 3000 циклы IEC 60947-2 440 V In переменный ток 50/60 Гц 4000 циклы IEC 60947-2 440 V In/2 переменный ток 50/60 Гц |
| локальная индикация | Прямая индикация положения контакта |
| защитные функции блока управления | LSI |
| типы реализуемых защит | Мгновенная защита от короткого замыкания Защита от перегрузки (с длительной выдержкой времени) Защита от короткого замыкания с малой выдержкой времени |
| уставка защиты с длительной задержкой срабатывания Ir | Регулируемый |
| [Ir] уставка тока срабатывания защиты от перегрузки | 0,4...1 x In |
| тип регулировки выдержки времени срабатывания при перегрузке | 9 регулируем. настроек |
| [tr] регулируемая уставка времени защиты от перегрузки | 0.5...24 s 6 x Ir 0.7...16.6 с 7,2 x Ir 12.5...600 с 1,5 x Ir |
| тепловая память | 20 mn |
| диапазон уставок защиты от короткого замыкания Isd | 9 регулируем. настроек |
| [Isd] уставка тока срабатывания при коротком замыкании | 1.5...10 x Ir |
| тип уставки времени срабатывания защиты при коротком замыкании | Регулируемая |
| [tsd] диапазон регулировки времени срабатывания при коротком замыкании | 0.02...0.5 с |
| [tsd] диапазон регулирования уставки времени задержки срабатывания защиты от КЗ | 0.1...0.4 s It=on 0...0.4 s It=off |
| диапазон уставок мгновенной защиты типа Ii | Регулируемая |
| уставка тока мгновенного срабатывания | 2...15 x In OFF |
| логическая селективность ZCI | С |
| тип дисплея | ЖК дисплей |
| тип измерений | Амперметр |
| высота | 327 мм |
| ширина | 210 мм |
| глубина | 147 мм |
| стандарты | IEC 60947-2 |
|---|---|
| сертификация продукта | ASEFA ASTA |
| power losses | 34 Вт |
| степень защиты IP | IP40 в соответствии с IEC 60529 |
| степень защиты IK | IK07 в соответствии с EN 50102 |
| степень загрязнения | 3 в соответствии с IEC 60947 |
| рабочая температура окружающей среды | -25...70 °C |
| температура окружающей среды при хранении | -50...85 °C |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | Декларация о соответствии Schneider Electric |
| Регламент REACh | Продукт не содержит особо опасных веществ в количествах, превышающее норму. |
| Экологический профиль продукта | Информация о конце срока службы |
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
Характеристики
|
Номинальный ток, А
|
1000 |
|
Количество полюсов
|
3 |
|
Максимальная отключающая способность, кА
|
150 |
|
Номинальное напряжение АС, В
|
690 |
|
Вид
|
Автоматический выключатель |
