Артикул:
103245
26 110 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
99,760 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

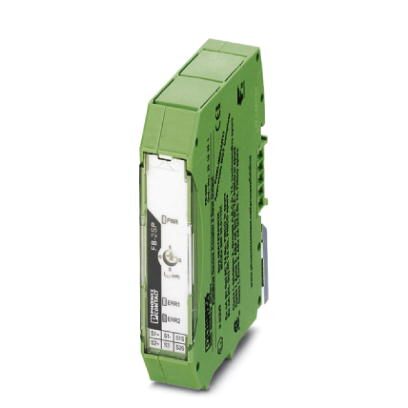

Устройство сопряжения для расширения Foundation Fieldbus и PROFIBUS-PA с разъемами для 2 тупиковых отводов с устройствами полевой шины
Описание изделия
FB-2SP имеет две соединительные клеммы для двух ответвляющих разъемов для отдельных устройств сопряжения. Устройство сопряжения предлагает защиту от короткого замыкания для магистральной линии полевой шины. Электропитание и связь к различным установленным устройствам сопряжения осуществляются через систему подключений TBUS.Питание и связь к различным установленным устройствам сопряжения осуществляются через систему подключений TBUS.
Коммерческие данные
| Код заказа | 2316051 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 425 (C-8-2015) |
| GTIN | 4046356466158 |
| Вес/шт. (без упаковки) | 99,760 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 17,5 мм |
| Высота | 89,7 мм |
| Глубина | 70,4 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (В зависимости от установленного расчетного тока) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
Общие сведения
| Монтажное положение | На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715 |
|---|---|
| Вес нетто | 99,76 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Fieldbus Foundation | FF-846 |
Питание
| Диапазон напряжения питания | 10,3 В DC ... 32 В DC (Вход на стороне магистральной линии) |
|---|---|
| Потребляемый ток, типовой | 6 мА |
Последовательный интерфейс
| Интерфейс 1 | Foundation Fieldbus и сегмент PROFIBUS PA |
|---|---|
| Количество портов | 2 |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Выходное номинальное напряжение | 32 В (Профессиональные ответвления) |
| Выходной ток | 15 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40 °C ... 85 °C) |
| 25 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40 °C ... 80 °C) | |
| 35 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40...75 °C) | |
| 45 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40...70 °C) | |
| Максимальный выходной ток | 22 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40 °C ... 85 °C) |
| 33 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40 °C ... 80 °C) | |
| 45 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40...75 °C) | |
| 57 мА (Прокалывающий разъем Pro, настройка с помощью многопозиционного переключателя -40...70 °C) | |
| Индуктивность Li | 4 мГн |
| Макс. выходное напряжение Uo | Ui |
Данные по безопасности
| Макс. выходное напряжение Uo | Ui |
|---|---|
| Макс. выходной ток Io | 48 мА |
| Макс. выходная мощность Po | 1,536 Вт |
| Группа | IIB |
| макс. внешняя емкость Co | 100 нФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 325 мГн |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, США/ Канада | Класс I, раздел 2, группы A, B, C, D Ex nA [nL] IIB T4, FNICO/Entity Класс I, зона 2, AEx nA [nL] IIB T4, FNICO/Entity |
Стандарты и предписания
| Тип испытания | Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| МЭК 61158-2 | |
| МЭК 60529, МЭК 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Ударопрочность | 15г, 11 мс |
| Вибрация (при эксплуатации) | 1г, 10 Гц ... 150 Гц |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Fieldbus Foundation | FF-846 |
| Группа | IIB |
| IIB | |
| ATEX | Sira 08ATEX4303X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| IECEx | IECEx SIR 08.0110X: II 3(3)G Ex nA [Ic Gc] IIB T4 Gc, FISCO Ic spurs Ex nA [nL Gc] IIB T4 Gc, FNICO spurs |
| CSA, США/ Канада | Класс I, раздел 2, группы A, B, C, D Ex nA [nL] IIB T4, FNICO/Entity Класс I, зона 2, AEx nA [nL] IIB T4, FNICO/Entity |
Environental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27259200 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 2.0 | EC001423 |
|---|---|
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32151602 |
