Описание

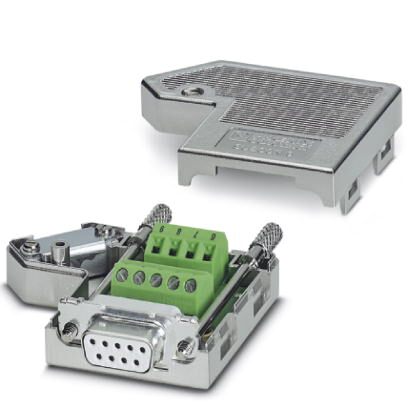

Разъем D-SUB, 9-полюсный, гнездо, кабельный ввод под углом 35°, универсальный тип для всех систем, расположение выводов: 1, 2, 3, 4, 5, 6, 7, 8, 9 на винтовой клемме
Преимущества для Вас
- Простота монтажа с помощью винтов с накатанной головкой
- Универсальность применения
- Высокая стойкость к воздействию ЭМ-излучений
- Гибкий выбор кабельного ввода
- Сборка в полевых условиях
- Изменение направления D-SUB при помощи поворотных адаптеров
Коммерческие данные
Код заказа | 2761499 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 379 (C-6-2017) |
GTIN | 4017918064730 |
Вес/шт. (без упаковки) | 49,100 GRM |
Размеры
Макс. диаметр кабеля | 10 мм |
---|---|
Мин. диаметр кабеля | 4 мм |
Ширина | 16 мм |
Высота | 55 мм |
Длина | 56,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
IP20 |
Общие сведения
Номинальное напряжение UN | 50 В DC |
---|---|
Номинальный ток IN | 100 мА |
Сигнал | RS-232 |
RS-422 | |
RS-485 | |
Циклы установки | > 200 |
Крепежные винты SUBCON | 4-40 UNC |
Момент затяжки | 0,4 Нм |
Материал корпуса | ABS, с металлическим покрытием |
Расположение выводов | все соединения по схеме 1:1 и винтовые клеммы |
MTTF | 6706 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
155 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
Подключение | Штекерная часть разъема D-SUB |
---|---|
Полюсов | 9 |
Тип подключения | Розетка D-SUB |
Подключение | Клеммы для печатного монтажа |
Тип подключения | Винтовые зажимы |
Сечение гибкого проводника мин. | 0,14 мм |
Сечение гибкого проводника макс. | 1 мм |
Сечение жесткого проводника мин. | 0,14 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Мин. сечение гибкого проводника AWG | 26 |
Сечение гибкого проводника AWG, макс. | 18 |
Сечение провода AWG мин. | 26 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 5 мм |
Момент затяжки | 0,4 Нм |
Стандарты и предписания
Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
---|---|
Подключение согласно стандарту | CUL |
ATEX | II 3 G Ex nA IIC T4 Gc X |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140816 |
---|---|
eCl@ss 4.1 | 27140816 |
eCl@ss 5.0 | 27143424 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27143400 |
eCl@ss 7.0 | 27440302 |
eCl@ss 8.0 | 27440302 |
eCl@ss 9.0 | 27440302 |
ETIM
ETIM 2.0 | EC001132 |
---|---|
ETIM 3.0 | EC001132 |
ETIM 4.0 | EC001132 |
ETIM 5.0 | EC001132 |
ETIM 6.0 | EC001132 |
ETIM 7.0 | EC001132 |
UNSPSC
UNSPSC 6.01 | 30211802 |
---|---|
UNSPSC 7.0901 | 39121402 |
UNSPSC 11 | 39121402 |
UNSPSC 12.01 | 39121402 |
UNSPSC 13.2 | 39121522 |
