Артикул:
108361
61 180 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
396,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

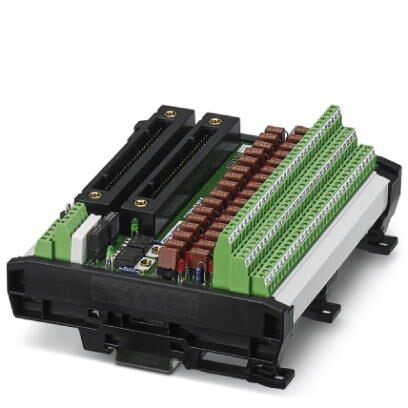

32-канальный модуль 24 В пост. тока с винтовым соединением и резервным 50-полюсным системным разъемом, предохранитель в каждой входной цепи, для Yokogawa ADV151 и ADV161
Коммерческие данные
| Код заказа | 2908402 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 519 (C-5-2017) |
| GTIN | 4055626296890 |
| Вес/шт. (без упаковки) | 396,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

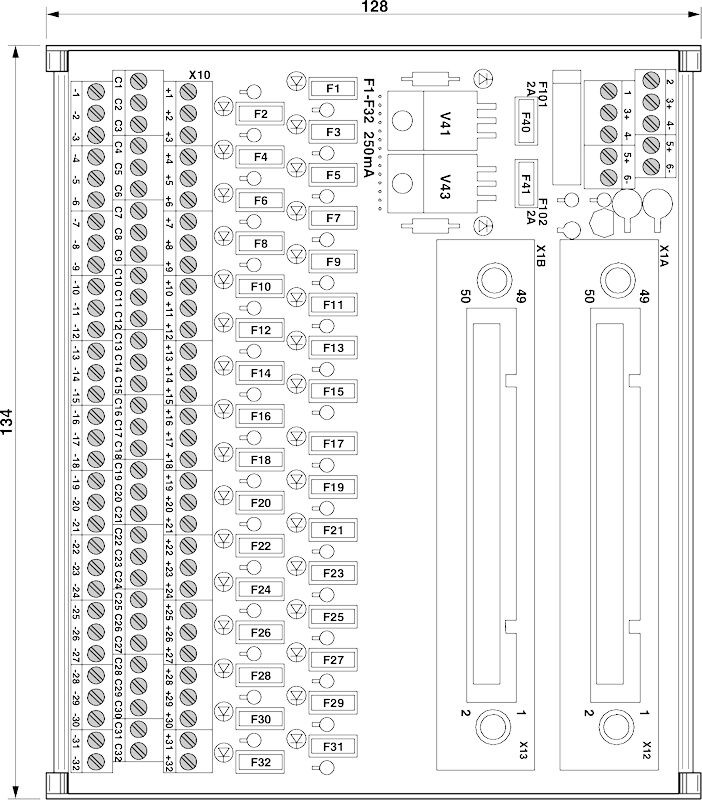

Размеры
| Ширина | 135 мм |
|---|---|
| Высота | 128 мм |
| Глубина | 61 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Общие сведения
| Указание | Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения. |
|---|---|
| При использовании напряжения SELV / PELV ( 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. | |
| Относительно соседних модулями (по направлению несущей рейки) необходимо обеспечить по меньшей мере функциональную изоляцию на выходе. Если в данной области применения требуется более высокая степень изоляции (базовая или усиленная изоляция), следует реализовать ее при помощи соответствующих мер (например , разделительных пластин). | |
| Макс. допустимое рабочее напряжение | 24 В DC |
| Номинальное напряжение UN | 19,2 В DC ... 26,4 В DC |
| Макс. допустимый ток (на ответвление) | 250 мА (Cоблюдайте кривые) |
| Макс. допустимый ток (все ответвления) | 2 A (Cоблюдайте кривые) |
| Индикатор состояния | СИД красный |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Выходные данные
| Наименование | |
|---|---|
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Двойной контакт |
| Материал контакта | AgNi, твердое позолоченное покрытие 5 мкм |
| Максимальное напряжение переключения | |
| 48 В DC | |
| Минимальное напряжение переключения | 5 В DC |
| Макс. ток продолжительной нагрузки | 1 A |
| Минимальный коммутационный ток | 1 мА |
| Мощность отключения (активная нагрузка), максимальная | 24 Вт (24 В DC) |
| 48 Вт (48 В DC) | |
| 25 ВА (25 B AC) | |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 5 мм |
| Резьба винтов | M2 |
| Сечение жесткого провода | 0,14 мм ... 1,5 мм |
| Сечение гибкого провода | 0,14 мм ... 1 мм (без кабельного наконечника) |
| Сечение проводника AWG | 26 ... 16 |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
| Количество точек подключения | 32 |
| Полюсов | 2 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
Поддерживаемые устройства управления
| Управление | YOKOGAWA CENTUM VP |
|---|---|
| - подходящие платы ввода-вывода | ADV151 |
| ADV161 | |
| NFDV151 | |
| NFDV161 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное напряжение изоляции | 50 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 13.2 | 39121432 |
|---|
