Описание

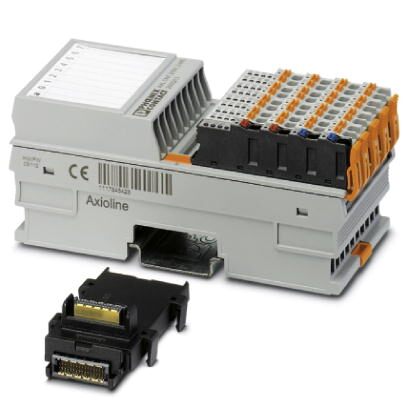

Функциональный модуль Axioline F, 2 входа для счетчика, 2 входа для инкрементального датчика (с цокольным модулем и штекерными разъемами)
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он предназначен для регистрации быстрых последовательностей импульсов датчиков и для регистрации положений посредством инкрементного датчика.
Модуль объединяет в себе два счетных входа для обработки быстрых последовательностей счетных импульсов и два входа инкрементных датчиков для регистрации положения.
Преимущества для Вас
- 2 счетных входа
- 2 входа инкрементного датчика
- Максимальная частота на входе: 300 кГц/100 кГц (в зависимости от схемы подключения)
- 32-битный счетчик (вниз и вверх)
- Управление выхода в зависимости от двух предельных значений
- Счетчик: управление счетчиком (источник) через управляющий вход (шлюз)
- Счетчик: одноразовый или периодический подсчет
- Регистрация показаний инкрементного датчика: регистрация цифровых сигналов симметричных и ассиметричных инкрементных датчиков
- Регистрация показаний инкрементного датчика: анализ линейной или круговой оси
- Сохранение в памяти таблички спецификации устройства
Коммерческие данные
| Код заказа | 2688093 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 121 (C-6-2017) |
| GTIN | 4046356501439 |
| Вес/шт. (без упаковки) | 225,000 GRM |
Размеры
| Чертеж | |
|---|---|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 225 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 100 мА |
| макс. 120 мА | |
| Потребляемая мощность | тип. 0,5 Вт |
| макс. 0,6 Вт | |
| Наименование | Подача напряжения питания UI |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC включая все отклонения и коэффициент пульсации |
| Потребляемый ток | макс. 2,5 A (в зависимости от используемого типа датчика или чувствительного элемента и нагрузки на цифровом выходе) |
| Потребляемая мощность | макс. 60 Вт (в т. ч. внутренние потери: 1,6 Вт) |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
Входы сигнала счетчика
| Наименование, вход | Вход счетчика для сигналов 24 В |
|---|---|
| Количество входов | 2 (S1, S2) |
| Описание входа | EN 61131-2 тип 3 |
| Тип подключения | Зажимы Push-in |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) | |
| Входной ток | тип. 2,5 мА (на канал) |
| Разрешение | 32 бит |
| Допустимая длина кабеля датчика | 30 м |
Входы датчика
| Наименование, вход | Входы инкрементного датчика |
|---|---|
| Количество входов | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
| Тип подключения | Зажимы Push-in |
| Сигнал датчика | Симметричные и асимметричные датчики |
| Длина кабеля | 30 м |
Данные датчика
| Количество устройств питания датчика 5 В | 2 (UE1, UE2) |
|---|---|
| Номинальное напряжение | 5 В DC |
| Диапазон напряжений | 5 В DC ... 5,5 В DC |
| Допустимая нагрузка по току | макс. 250 мА |
| Наименование защиты | Защита от кор. зам. |
| Количество устройств питания датчика 24 В | 2 (US1, US2) |
| Номинальное напряжение | 24 В DC |
| Диапазон напряжений | 19,2 В DC ... 30 В DC |
| Допустимая нагрузка по току | тип. 500 мА |
| Наименование защиты | Защита от кор. зам. |
| Наименование | Симметричные инкрементные датчики |
| Типы подключаемых датчиков | макс. 2 (A, /A, B, /B, (Z, /Z)) |
| Тип подключения сигнала | Зажимы Push-in |
| Напряжение питания датчика | 5 В DC |
| 24 В DC | |
| Уровень напряжения сигналов | Дифференциальный сигнал (сигнал - инвертированный сигнал) мин. ±0,5 В, макс. ±6 В |
| Диапазон синфазного напряжения, сигнал - общий проводник | -10 В ... 13,2 В |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) | |
| Наименование | Асимметричные инкрементные датчики |
| Типы подключаемых датчиков | макс. 2 (A, B, (Z)) |
| Тип подключения сигнала | Зажимы Push-in |
| Уровень напряжения сигналов | низкое 2,5 В, высокое 3,5 В (до макс. 27 В) |
| Входная частота | макс. 300 кГц (Разводка 1 канала) |
| макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 тип 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель (2-, 3-проводной кабель на заказ) |
| Количество входов | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 2,5 мА (на канал) |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество выходов | 2 (Out1, Out2) |
| Наименование защиты | Защита от короткого замыкания, защита выходов от перегрузки |
| Выходное напряжение | 24 В DC |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 , при номинальном напряжении) |
| Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
| Номинальная активная нагрузка | макс. 12 Вт (48 , при номинальном напряжении) |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240409 |
|---|---|
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27242205 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 4.0 | EC001601 |
|---|---|
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
