Описание
PLCnext Control для прямого управления модулями ввода-вывода Axioline F. С двумя интерфейсами Ethernet. В комплекте с соединительным штекером и цокольным модулем.
Описание изделия
Контроллер PLCnext AXC F 2152 для системы ввода-вывода Axioline: быстрый, прочный и простой. В нем последовательно реализованы максимальная производительность, простота управления и возможность использования в суровых промышленных условиях.
Преимущества для Вас
- Поддержка PROFINET
- Связь с PROFICLOUD
- Поддержка многочисленных протоколов, например: http, https, FTP, SNTP, SNMP, SMTP, SQL, MySQL, DCP и т.д.
- Возможность непосредственного подсоединения в ряд до 63 модулей ввода-вывода AXIO
- 2 интерфейса Ethernet (встроенный коммутатор)
- Повышенная ЭМС
- Расширенный температурный диапазон от -25 до 60°C
- Операционная система Linux
- Поддержка языков высокого уровня
Коммерческие данные
| Код заказа | 2404267 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626356280 |
| Вес/шт. (без упаковки) | 225,600 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

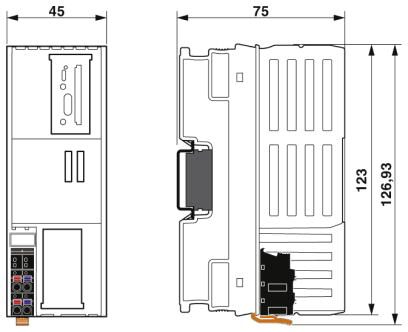

Размеры
| Ширина | 45 мм |
|---|---|
| Высота | 126,93 мм |
| Глубина | 75 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C до 2000 м над уровнем моря (Cоблюдайте кривые) |
| -25 °C ... 55 °C до 3000 м над уровнем моря (Cоблюдайте кривые) | |
| 55 °C (при макс. 1 A к UBus) | |
| > 55 °C ... 60 °C (только в сочетании с дополнительным модулем питания Axioline F AXL F PWR 1H (арт. № 2688297)) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
Система управления
| Инжиниринговый инструмент | PLCnext Engineer |
|---|---|
| Eclipse | |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| C++ | |
| В зависимости от производителя | |
| Поддержка облачной обработки данных | да |
| Облачная платформа | Proficloud |
Общие характеристики
| Процессор | Arm® Cortex®-A9 2x 800 МГц |
|---|---|
| Операционная система | Linux |
| Оперативная память | 512 Мбайт DDR3 SDRAM |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PLCnext Engineer |
|---|---|
| Eclipse | |
| Память для программ | 8 Мбайт |
| Память для данных | 16 Мбайт |
| Память для постоянного хранения данных | 48 кбайт (NVRAM) |
| Часы реального времени | да |
Функция полевой шины
| Наименование | |
|---|---|
| Количество процессных данных | макс. 8192 бит (на станцию) |
| макс. 4096 бит (Вход) | |
| макс. 4096 бит (Выход) | |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
Интерфейсы передачи данных
| Интерфейс | Локальная шина Axioline F |
|---|---|
| Количество | 1 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
| Интерфейс | Ethernet |
| Количество | 2 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с (дуплексный режим) |
PROFINET
| Функция устройства | Контроллер PROFINET, устройство PROFINET |
|---|---|
| Спецификация | Version 2.3 |
| Частота обновления | мин. 1 мс (4 устройства) |
| мин. 16 мс (64 устройства) |
Механическая конструкция
| Масса | 215 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-4 Класс A |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В, питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный), экран кабеля шины 1 кВ |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
| Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 6 кВ, воздушный разряд 8 кВ |
| Защищенность от помех по цепи питания | Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 ритерий A; испытательное напряжение 10 В |
| Вибрация (хранение / транспортировка) | 5г |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
| Удары (при эксплуатации) | 10г (Испытание при длительном ударном воздействии согласно DIN EN 60068-2-27) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240602 |
|---|---|
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
ETIM
| ETIM 3.0 | EC001045 |
|---|---|
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| ETIM 7.0 | EC000236 |
