Описание

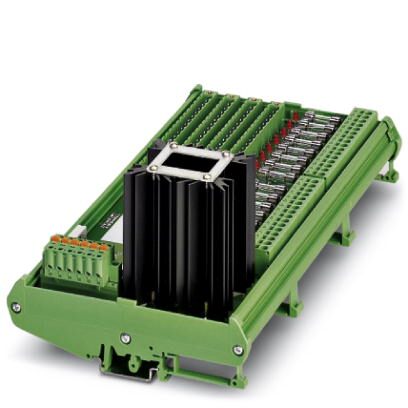

Интерфейсный модуль для подключения стороны полевых устройств при помощи пружинных клемм к плате Yokogawa ADR 541. Предохранитель (5 x 20) с индикатором отказа предохранителя (светодиод) на канал. Системный разъем AKB 334 для управления.
Коммерческие данные
| Код заказа | 2968522 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356340618 |
| Вес/шт. (без упаковки) | 1 015,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 232,5 мм |
|---|---|
| Высота | 126 мм |
| Глубина | 104 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Указание | Контроль напряжения на модуле не функционирует в комбинации с подключенными клеммами для установки предохранителей HESILED со встроенным световым индикатором. |
|---|---|
| Макс. допустимое рабочее напряжение | 24 В DC ±10 % |
| Макс. допустимый ток (на ответвление) | 630 мА |
| Макс. допустимый ток (все ответвления) | 6,3 A |
| Индикатор состояния | LED зел. |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинные зажимы |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Полюсов | 32 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Количество точек подключения | 4 |
| Полюсов | 18 |
| Указание | Совместимость с Yokogawa AKB334 |
Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
|---|---|
| - подходящие платы ввода-вывода | ADR541 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 0,8 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 19030500 |
| eCl@ss 6.0 | 27069200 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 6.01 | 30211824 |
|---|---|
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
