Описание

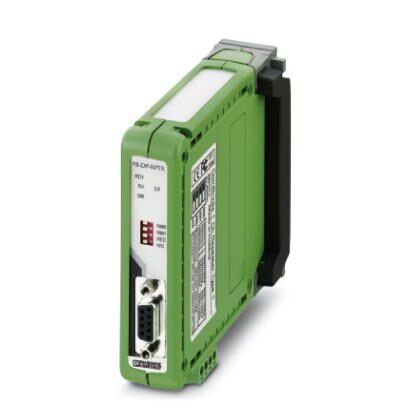

Модуль повторителя / интерфейс PROFIBUS DP
Описание изделия
Модуль расширения повторителя PROFIBUS DP для системы соединения PROFIBUS DP/PA
Преимущества для Вас
- Автоматическое распознавание скорости передачи данных в бодах до 12 Мбит/с
- Встроенный переключаемый нагрузочный резистор
- Поддерживаемые протоколы: DP-V0, V1, V2, FDL, MPI, FMS и Profisafe
- Без необходимости адресации шин
Коммерческие данные
| Код заказа | 2316373 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 515 (C-6-2017) |
| GTIN | 4055626020495 |
| Вес/шт. (без упаковки) | 276,500 GRM |
Размеры
| Чертеж | |
|---|---|
| Ширина | 25 мм |
| Высота | 100 мм |
| Глубина | 132 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 60 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Монтажное положение | На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715 |
|---|---|
| Вес нетто | 276,5 г |
| Цвет | зеленый |
| UL, США / Канада | UL 508 Listed |
| UL, Канада | CSA C22.2 No. 142 |
Питание
| Диапазон напряжения питания | Питание от системной платы |
|---|---|
| Потребляемый ток, макс. | 270 мА |
| Потребляемый ток, типовой | ± 160 мА |
| Тип подключения | Цокольный модуль |
| Сечение гибкого проводника макс. | 2,50 мм |
| Сечение гибкого проводника мин. | 0,20 мм |
| Сечение жесткого проводника макс. | 2,50 мм |
| Сечение жесткого проводника мин. | 0,20 мм |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | PROFIBUS DP |
|---|---|
| Нагрузочные резистор | 390 - 220 - 390 Ом (переключается) |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| Наименование | Стандарт PROFIBUS |
| Стандарты / нормативные документы | МЭК 61158-2 |
| UL, США / Канада | UL 508 Listed |
| UL, Канада | CSA C22.2 No. 142 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 5.0 | EC001604 |
|---|---|
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 13.2 | 32151602 |
|---|
