Резервный модуль с функциональным контролем, 12 ... 24 В DC, 2x 10 A, 1x 20 A
Описание изделия

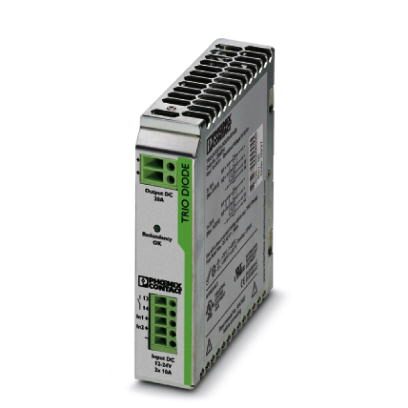

TRIO DIODE - это устанавливаемый на монтажную рейку резервный модуль семейства TRIO POWER.
С помощью резервного модуля можно полностью развязать два одинаковых блока питания, выходные цепи которых параллельно подключены для повышения мощности или резервирования.
Резервные системы применяются в системах, которые предъявляют особенно высокие требования к эксплуатационной надежности. Соответствующие блоки питания подбираются таким образом, чтобы общая потребность всех устройств в электроэнергии могла покрываться только одним блоком питания. При этом резервная структура электропитания гарантирует долговременную эксплуатационную готовность оборудования.
Если в устройстве происходит внутренний дефект или отказывает сетевое электропитание в первичной цепи, то второе устройство автоматически и без перебоя берет на себя полное энергоснабжение потребителей. Сигнальный контакт с нулевым потенциалом и светодиод незамедлительно сообщают о потере избыточности.
Преимущества для Вас
- Возможность гибкого монтажа путем простой установки на несущую рейку
- Экономия энергии
- Прочная конструкция
- Постоянный контроль резервных элементов
- Постоянное дублирование вплоть до потребителя
Коммерческие данные
Код заказа | 2866514 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 210 (C-6-2015) |
GTIN | 4046356492034 |
Вес/шт. (без упаковки) | 370,000 GRM |
Размеры
Ширина | 32 мм |
---|---|
Высота | 130 мм |
Глубина | 115 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
Климатический класс | 3K3 (согласно EN 60721) |
Степень загрязнения | 2 |
Входные данные
Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
---|---|
Диапазон входных напряжений | 10 В DC ... 30 В DC |
Номинальный входной ток | 2x 10 A (-25 °C ... 55 °C) |
1x 20 A (-25 °C ... 55 °C) | |
Максимальный входной ток | 2x 15 A (-25 °C ... 40 °C) |
1x 30 A (-25 °C ... 40 °C) |
Выходные данные
Диапазон настройки выходного напряжения (USet) | 12 В DC ... 24 В DC |
---|---|
Номинальный ток на выходе (IN) | 20 A (Увеличение мощности) |
10 A (Резервирование) | |
Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
Возможность последовательного подключения | Нет |
Рассеиваемая мощность, номинальная нагрузка, макс. | 7 Вт (IВЫХОД = 10 А) |
Общие сведения
Вес нетто | 0,37 кг |
---|---|
КПД | > 97 % |
Степень защиты | III |
IP20 | |
MTBF (IEC 61709, SN 29500) | |
> 10000000 ч (40 °C) | |
Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение проводника AWG, мин. | 24 |
Сечение проводника AWG, макс. | 14 |
Длина снятия изоляции | 9 мм |
Резьба винтов | M2,5 |
Характеристики клемм, выход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,5 мм |
Сечение жесткого проводника макс. | 6 мм |
Сечение гибкого проводника мин. | 0,5 мм |
Сечение гибкого проводника макс. | 4 мм |
Сечение проводника AWG, мин. | 20 |
Сечение проводника AWG, макс. | 10 |
Длина снятия изоляции | 14 мм |
Резьба винтов | M3 |
Параметры подключения сигнализации
Сечение жесткого проводника мин. | 0,2 мм |
---|---|
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение проводника AWG, мин. | 24 |
Сечение проводника AWG, макс. | 14 |
Резьба винтов | M2,5 |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Подключение согласно стандарту | CUL |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | 6 кВ (Разряд между контактами) |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 3 ГГц |
Напряженность проверочного поля | 10 В/м |
Стандарты / нормативные документы | EN 61000-4-4 |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-6-3 |
EN 61000-4-6 | |
Диапазон частот | 150 кГц ... 80 МГц |
Напряжение | 10 В |
Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
Стандарт - безопасная изоляция | DIN VDE 0100-410 |
Стандарт - защита от поражения электрическим током, основные требования к безопаснй разводке и изоляции цепей | EN 50178 |
Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
UL/C-UL одобренный UL 60950-1 | |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | |
15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250311 |
---|---|
eCl@ss 4.1 | 27250311 |
eCl@ss 5.0 | 27242213 |
eCl@ss 5.1 | 27371000 |
eCl@ss 6.0 | 27371000 |
eCl@ss 7.0 | 27371010 |
eCl@ss 8.0 | 27371010 |
eCl@ss 9.0 | 27371010 |
ETIM
ETIM 3.0 | EC001039 |
---|---|
ETIM 4.0 | EC002542 |
ETIM 5.0 | EC000683 |
ETIM 6.0 | EC000683 |
ETIM 7.0 | EC000683 |
UNSPSC
UNSPSC 6.01 | 30211502 |
---|---|
UNSPSC 7.0901 | 39121004 |
UNSPSC 11 | 39121004 |
UNSPSC 12.01 | 39121004 |
UNSPSC 13.2 | 39121004 |
