Описание

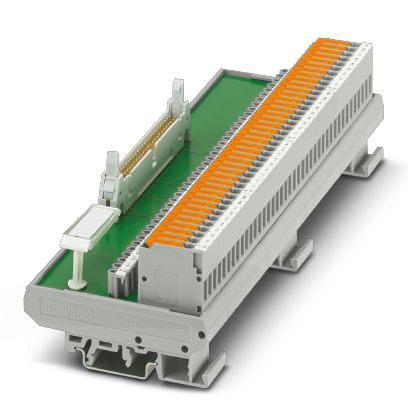

Интерфейсный модуль VARIOFACE на 32 канала, клеммы с ножевыми размыкателями и контрольными гнездами для измерений на периферийном и системном оборудовании
Преимущества для Вас
- Побайтовая маркировка
- Применение для модулей цифрового ввода-вывода
Коммерческие данные
Код заказа | 2290614 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 534 (C-5-2017) |
GTIN | 4017918058142 |
Вес/шт. (без упаковки) | 384,820 GRM |
Размеры
Ширина | 214 мм |
---|---|
Высота | 77 мм |
Глубина | 61 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 60 В DC |
---|---|
Макс. допустимый ток (на ответвление) | 1 A |
Макс. допустимый ток (раздельное питание) | 2 A (на байт) |
Полюсов | 50 |
Индикатор состояния | Нет |
Монтажное положение | на выбор |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые клеммы с ножевыми размыкателями |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 50 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Управление | SIEMENS S7-1500 |
---|---|
- подходящие платы ввода-вывода | 6ES7 521-1BL00-0AB0 |
6ES7 522-1BL00-0AB0 | |
6ES7 522-1BL01-0AB0 | |
Управление | SIEMENS S7-400 |
- подходящие платы ввода-вывода | 6ES7 421-1BL01-0AA0 |
6ES7 422-1BL00-0AA0 | |
6ES7 422-7BL00-0AB0 | |
Управление | ALLEN-BRADLEY PLC 5 |
- подходящие платы ввода-вывода | 1771 IBN |
1771 OBN | |
Управление | HONEYWELL Experion PKS C200 |
- подходящие платы ввода-вывода | TC-IDD 321 |
TC-ODD 321 | |
Управление | MITSUBISHI MELSEC L |
- подходящие платы ввода-вывода | LX41C4 |
LX42C4 | |
LY41NT1P | |
LY42NT1P | |
LY41PT1P | |
LY42PT1P | |
Управление | MITSUBISHI MELSEC Q |
- подходящие платы ввода-вывода | QX81 |
QY81P | |
QX41 | |
QX41-S1 | |
QX42 | |
QX42-S1 | |
QX71 | |
QX72 | |
QY41P | |
QY42P | |
QY71 | |
QH42P | |
QX82 | |
QX82-S1 | |
QY82P | |
Управление | Schneider Electric Modicon TSX QUANTUM |
- подходящие платы ввода-вывода | DDI 353 |
DDI 853 | |
DAI 453 | |
DDO 353 | |
Управление | SIEMENS S7-300 / ET 200 M |
- подходящие платы ввода-вывода | CPU 313C-2DP |
CPU 314C-2DP | |
CPU 314C-2PtP | |
6ES7 321-1BL00-0AA0 | |
6ES7 322-1BL00-0AA0 | |
6ES7 323-1BL00-0AA0 | |
CPU 313C | |
CPU 313C-2PtP | |
Управление | GE-FANUC RX3i |
- подходящие платы ввода-вывода | IC694MDL754 |
IC694MDL660 |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
МЭК 60664 | |
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27371600 |
eCl@ss 6.0 | 27371600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 5.0 | EC002780 |
---|---|
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
