Описание

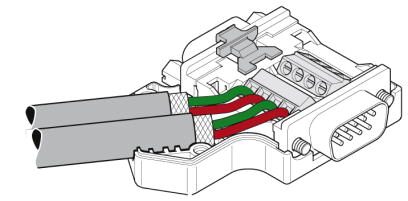

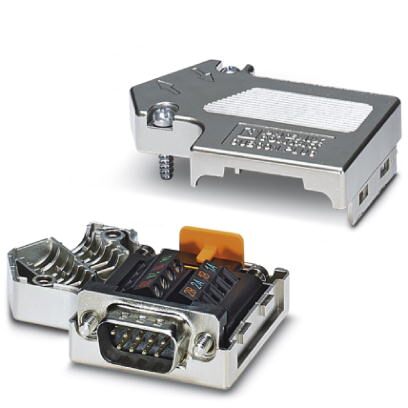

Штекер D-SUB, 9-контактный, контактный штырек, подвод кабеля под углом 35°, шинная система: PROFIBUS DP до 12 Мбит/с, нагрузочные резисторы подключаются ползунковым переключателем, расположение выводов: 3, 5, 6, 8; винтовые клеммы
Преимущества для Вас
- Возможность подключения нагрузочного резистора
- Винтовой зажим
- Кабельный ввод под углом в 35°
- Изменение направления D-SUB при помощи поворотных адаптеров
- Металлический корпус, обеспечивающий высокую помехоустойчивость и максимальную скорость передачи
- Устойчивость к воздействию вибраций и ударопрочность согласно EN 50155
- Подходит для всех стандартных кабелей быстрого подключения (Fast Connect) PROFIBUS и шин RS-485
Коммерческие данные
| Код заказа | 2708232 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 374 (C-6-2017) |
| GTIN | 4017918960483 |
| Вес/шт. (без упаковки) | 51,500 GRM |

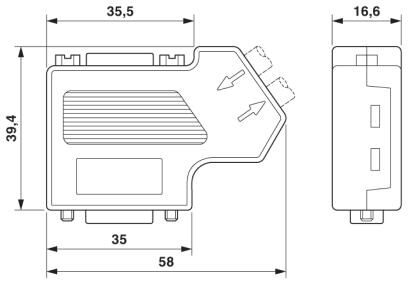

Размеры
| Макс. диаметр кабеля | 8,4 мм |
|---|---|
| Мин. диаметр кабеля | 7,6 мм |
| Ширина | 16,6 мм |
| Высота | 39,4 мм |
| Длина | 58 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP40 |
Общие сведения
| Номинальное напряжение UN | 5 В |
|---|---|
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Циклы установки | > 200 |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0,4 Нм |
| Материал корпуса | ABS, с металлическим покрытием |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
|---|---|
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |

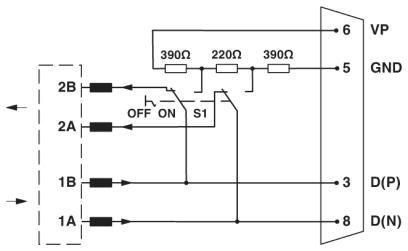

| Нагрузочный резистор | 390 |
| 220 | |
| 390 (подключается снаружи) | |
| Подключение | Клеммы для печатного монтажа |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого проводника мин. | 0,14 мм |
| Сечение гибкого проводника макс. | 1 мм |
| Сечение жесткого проводника мин. | 0,14 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 18 |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |

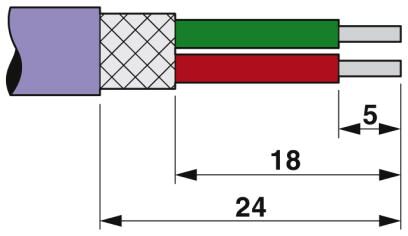

| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0,4 Нм |
Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Подключение согласно стандарту | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440302 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440302 |
ETIM
| ETIM 2.0 | EC001132 |
|---|---|
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| ETIM 7.0 | EC001132 |
UNSPSC
| UNSPSC 6.01 | 30211802 |
|---|---|
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
