Описание

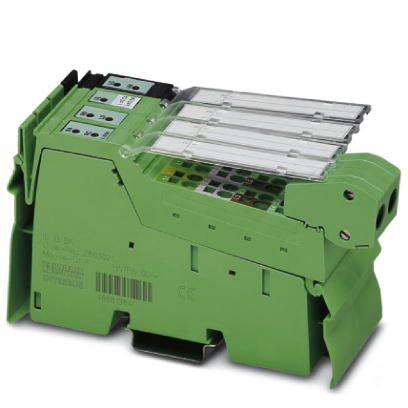

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.
Преимущества для Вас
- Возможна подача любого необходимого для уровня малого сигнала напряжения в 24 В DC
- Гальваническая развязка
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2863070 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 244 (AX-2009) |
| GTIN | 4017918924065 |
| Вес/шт. (без упаковки) | 142,000 GRM |

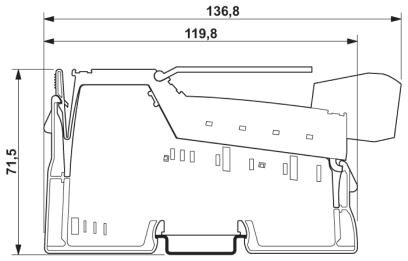

Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 135 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (На внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата, например, при перемещении клеммных модулей в закрытое помещение.) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 142 г |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Экранированный штекер Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Системные ограничения устройств сопряжения с шиной
| Количество оконечных устройств, подключаемых к локальной шине | 63 |
|---|---|
| Количество оконечных устройств с каналом параметров | 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 0 (Использование одной клеммы с ответвлением удаленной шины не является возможным.) |

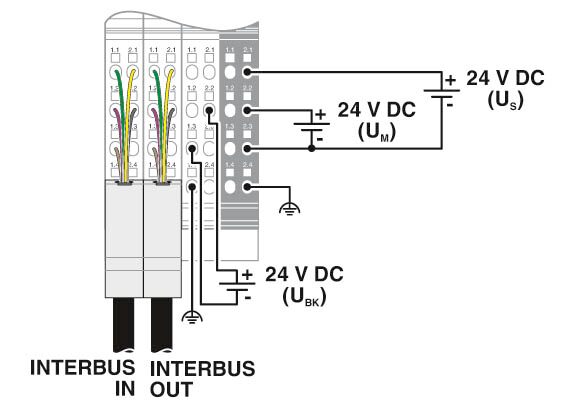

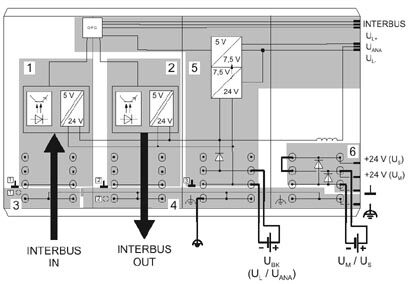

Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 100 мА (Без подключенных клемм ввода-вывода Inline) |
| макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 0,7 A DC (Cоблюдайте кривые) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной/основное 24 В, сегментное 24 В 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 2.0 | EC000634 |
|---|---|
| ETIM 3.0 | EC000634 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
