Описание

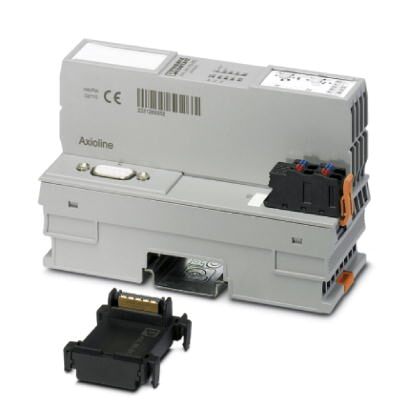

Axioline F, Устройство сопряжения с шиной, PROFIBUS DP, Гнездо D-SUB-9, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем и Axioline F штекером
Описание изделия
Шинный интерфейс предназначен для применения в сети PROFIBUS и является связующим звеном для соединения с системой ввода-вывода Axioline F.
К шинному интерфейсу можно подсоединять в ряд до 63 устройств Axioline F.
Для интеграции станции Axioline F в систему программирования в наличии соответствующий файл GSD.
Вы можете скачать по адресу: phoenixcontact.net/product/2688530
Преимущества для Вас
- Подключение PROFIBUS через 9-контактное гнездо D-SUB
- Гальваническая развязка между интерфейсом PROFIBUS и логической схемой
- Поворотный кодовый выключатель для настройки адреса PROFIBUS
- DP/V1 для ведущих устройств класса 1 и 2
- Скорость передачи данных PROFIBUS от 9,6 кБит/с до 12 MБит/с
- Поддержка динамической конфигурации
- Функции I&M
- Обновляемое микропрограммное обеспечение
- Стандартная длительность цикла локальной шины Axioline F ок. 10 мкс
Коммерческие данные
| Код заказа | 2688530 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 104 (C-6-2017) |
| GTIN | 4046356712903 |
| Вес/шт. (без упаковки) | 175,000 GRM |
Размеры
| Чертеж | |
|---|---|
| Ширина | 45 мм |
| Высота | 125,9 мм |
| Глубина | 74 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Монтажное положение: настенный монтаж на горизонтальной монтажной рейке) |
|---|---|
| -25 °C ... 55 °C (Монтажное положение: на выбор) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 175 г |
| Указания по значениям массы | со штекером и цокольным модулем |
| Диагностические сообщения | Диагностические аварийные сигналы |
Интерфейсы
| Наименование | PROFIBUS DP |
|---|---|
| Количество каналов | 1 |
| Тип подключения | Гнездо D-SUB-9 |
| Скорость передачи данных | 9,6 кбит/с ... 12 Мбит/с |
| Полюсов | 9 |
| Наименование | Локальная шина Axioline F |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
| Наименование | Услуги |
| Тип подключения | Микро-USB тип B |
Системные ограничения устройств сопряжения с шиной
| Наименование | Системные ограничения шинных интерфейсов |
|---|---|
| Количество процессных данных | макс. 488 байт (на станцию) |
| макс. 244 байт (Вход) | |
| макс. 244 байт (Выход) | |
| Количество параметрических данных | макс. 244 байт |
| Количество конфигурационных данных | макс. 244 байт |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
Потенциалы Axioline
| Наименование | Подача напряжения на логическую цепь UL (из UL производится питание локальной шины Axioline F UBus) |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 567 мА (с 2 A на Uшине для E/As и UL = 24 В) |
| Потребляемая мощность | макс. 13,7 Вт (с нагрузкой 2 A на UBus для модулей ввода-вывода) |
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Источники питания | 2 A |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240490 |
|---|---|
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 3.0 | EC001604 |
|---|---|
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
