Описание

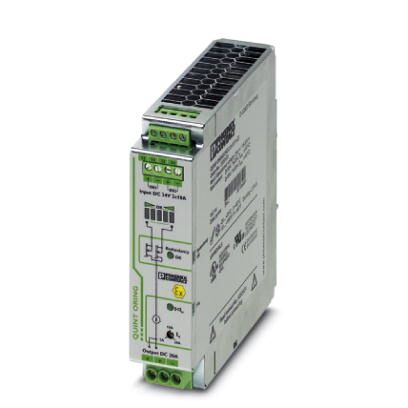

Активный модуль резервирования QUINT для установки на монтажную рейку, с технологией ACB (Auto Current Balancing) и функциями контроля, вход: 24 В пост. тока, выход: 24 В пост. тока / 2 х 10 А или 1 х 20 А, включая универсальный адаптер для несущей рейки UTA 107/30
Описание изделия
Технология ACB (Auto Current Balancing) модулей QUINT ORING увеличивает в два раза срок службы резервных источников питания, равномерно распределяя нагрузку между двумя блоками питания. Ток нагрузки автоматически распределяется полностью симметрично.
Преимущества для Вас
- Срок службы резервного решения увеличивается почти в два раза благодаря равномерному распределению нагрузки
- Экономия энергии
- Постоянный контроль резервных элементов
- Постоянное дублирование вплоть до потребителя
Коммерческие данные
| Код заказа | 2320173 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 260 (C-4-2017) |
| GTIN | 4046356524902 |
| Вес/шт. (без упаковки) | 400,000 GRM |
Размеры
| Ширина | 32 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 35 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 100 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | 2000 м |
Входные данные
| Диапазон номинальных напряжений на входе | 24 В DC |
|---|---|
| Диапазон входных напряжений | 18 В DC ... 28 В DC (SELV) |
| Номинальный входной ток | 2x 10 A (-25 °C ... 60 °C) |
| 1x 20 A (-25 °C ... 60 °C) | |
| Максимальный входной ток | 2x 15 A (-25 °C ... 40 °C) |
| 1x 30 A (-25 °C ... 40 °C) | |
| 60 A (12 мс, Технология SFB) |
Выходные данные
| Номинальное напряжение | 0,1 В ( |
|---|---|
| Номинальный ток на выходе (IN) | 20 A (Увеличение мощности) |
| 10 A (Резервирование) | |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность последовательного подключения | Нет |
| Защита от импульсных перенапряжений на выходе | 32 В DC |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 2 Вт (IOUT = 20 A) |
Общие сведения
| Вес нетто | 0,4 кг |
|---|---|
| КПД | > 98 % |
| Степень защиты | III |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 1000000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый PN 50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN 50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 4 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение проводника AWG, мин. | 14 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 6 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 4 мм |
| Сечение проводника AWG, мин. | 10 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры подключения сигнализации
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 4 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение проводника AWG, мин. | 16 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силовоо оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3g tv = 90 мин. | |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| DEKRA 11ATEX0031 X | |
| IECEx | Ex nA IIC T4 Gc |
| IECEx DEK 11.0015X |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250311 |
|---|---|
| eCl@ss 4.1 | 27250311 |
| eCl@ss 5.0 | 27242213 |
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371000 |
| eCl@ss 7.0 | 27371010 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
ETIM
| ETIM 3.0 | EC000599 |
|---|---|
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC000683 |
| ETIM 6.0 | EC000683 |
| ETIM 7.0 | EC000683 |
UNSPSC
| UNSPSC 6.01 | 30211502 |
|---|---|
| UNSPSC 7.0901 | 39121004 |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 32151504 |
