Описание

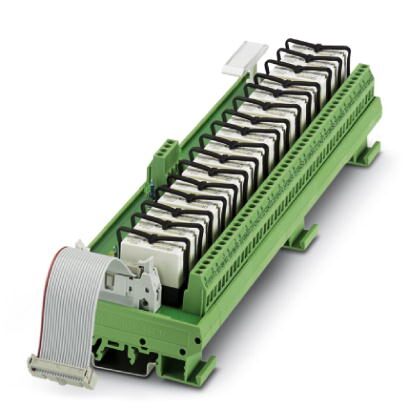

Модуль вывода и расширения VARIOFACE, с 16 вставными миниатюрными реле, по 1 переключающему контакту, для цепей 24 В DC (вкл. реле)
Преимущества для Вас
- Светодиодный индикатор состояния для каждой сигнальной цепи и напряжения питания
- Безынерционный диод и диод защиты от неправильной полярности в каждой сигнальной цепи
- Вставные миниатюрные реле с одним переключающим контактом каждое
Коммерческие данные
Код заказа | 2979508 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 539 (C-5-2017) |
GTIN | 4017918130336 |
Вес/шт. (без упаковки) | 572,050 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 259 мм |
---|---|
Высота | 77 мм |
Глубина | 59 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 24 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
Наименование защиты | Защитный диод |
Защитная цепь / модуль | Защитный диод |
Наименование защиты | Защита от переполюсовки |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Индикация рабочего напряжения | LED зел. |
Индикатором состояния / канал | LED желт. |
Выходные данные
Исполнение контакта | 1 переключающий контакт |
---|---|
Максимальное напряжение переключения | 250 В AC/DC |
Макс. ток продолжительной нагрузки | 5 A |
Индикатор состояния | да |
Общие сведения
Количество каналов | 16 |
---|---|
Возможная комплектация | Миниатюрное реле, REL-MR-24DC/21HC |
В комплекте с | есть |
Долговечность механическая | 3x 107 коммутационных циклов |
Режим работы | 100 % ED |
Степень защиты | IP00 |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Цвет | зеленый |
Данные по подключению Подключение 1
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 20 |
Размер шага | 2,54 мм |
Данные по подключению Подключение 2
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Количество точек подключения | 48 |
Данные по подключению Подключение 3
Наименование, подключение | Питание |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Количество точек подключения | 4 |
Данные по подключению Подключение 4
Наименование, подключение | Подсоединение для базового модуля |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 20 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Дополнительные устройства управления | SIEMENS S7-1500 |
---|---|
Дополнительные платы ввода-вывода | 6ES7 522-1BL00-0AB0 |
6ES7 522-1BL01-0AB0 | |
Дополнительные устройства управления | Emerson DeltaV |
Дополнительные платы ввода-вывода | VE4002S1T2B6 |
Дополнительные устройства управления | ALLEN-BRADLEY PLC 5 |
Дополнительные платы ввода-вывода | 1771 OBN |
Дополнительные устройства управления | GE-FANUC RX3i |
Дополнительные платы ввода-вывода | IC694MDL754 |
Дополнительные устройства управления | HONEYWELL Experion PKS C200 |
Дополнительные платы ввода-вывода | TC-ODD 321 |
Дополнительные устройства управления | MITSUBISHI MELSEC L |
Дополнительные платы ввода-вывода | LY41PT1P |
LY42PT1P | |
QY82P | |
Дополнительные устройства управления | MITSUBISHI MELSEC Q |
Стандарты и предписания
Стандарты / нормативные документы | DIN EN 50178 |
---|---|
МЭК 60664 | |
Расчетное напряжение изоляции | 260 В AC |
Расчетное импульсное напряжение | 4 кВ (Базовая изоляция между цепями выходных контактов) |
6 кВ (Безопасное разделение и усиленная изоляция, между входной электрической цепью и цепью выходного контакта) | |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27371000 |
eCl@ss 6.0 | 27371000 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 5.0 | EC002780 |
---|---|
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121515 |
UNSPSC 11 | 39121515 |
UNSPSC 12.01 | 39121515 |
UNSPSC 13.2 | 39121432 |
