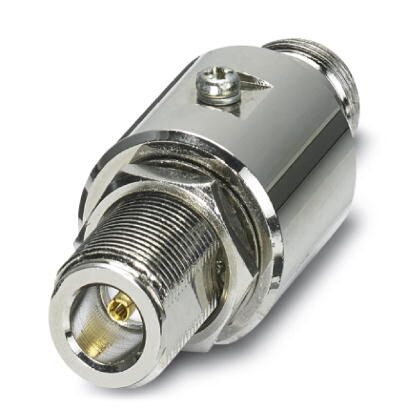

Антенный барьер для прохода распределительного шкафа, тип взрывозащиты: Ex i, степень защиты: IP65, установка барьера: зона 2, установка антенны: зона 0, 1 или 2, диапазон частот: 0,3 ГГц ... 6 ГГц, подключение: 2 x N (гнездо), допуск ATEX и IECEx
Описание изделия

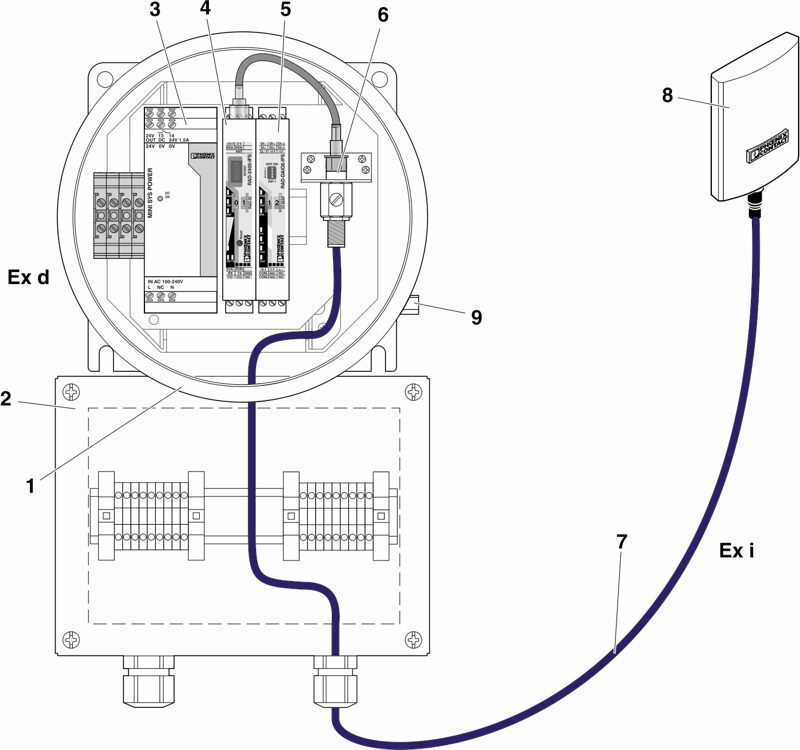

ВЧ-выходы модулей беспроводной связи могут иметь искробезопасное исполнение за счет использования барьера для установки антенны. Барьер ограничивает энергию зажигания при неисправности. Барьер антенны сертифицирован согласно ATEX и IECEx и может устанавливаться в зоне 2 или безопасной зоне. Барьер антенны позволяет использовать выбранные стандартные недорогие антенны во взрывоопасных зонах 0, 1 и 2. Барьер антенны предназначен для частот в диапазоне от 0,7 ГГц до 6 ГГц. Для подключения можно использовать стандартные антенны, выбранные в рамках программы принадлежностей для Wireless.
Преимущества для Вас
- Компактная конструкция корпуса
- Международные допуски (ATEX, IECEx)

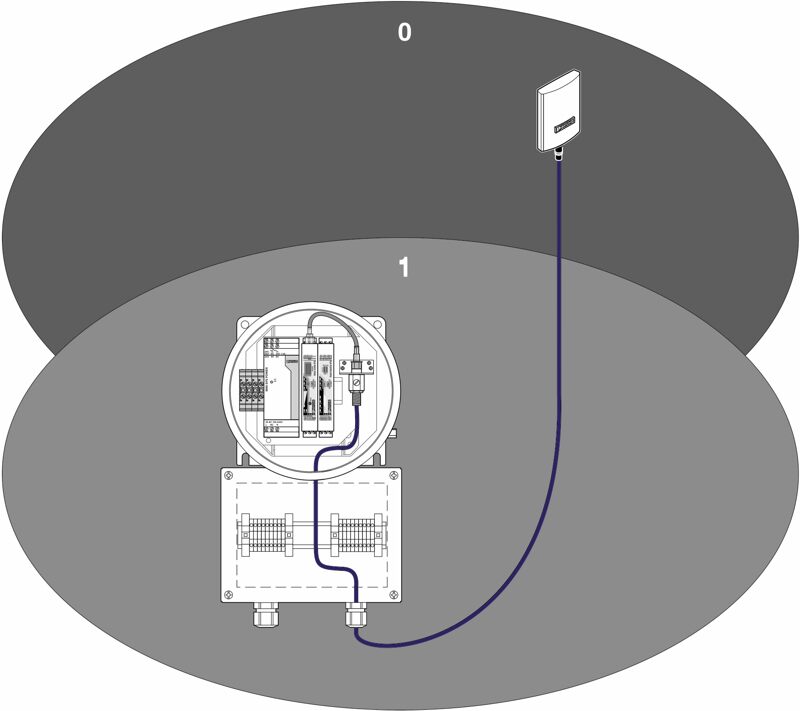

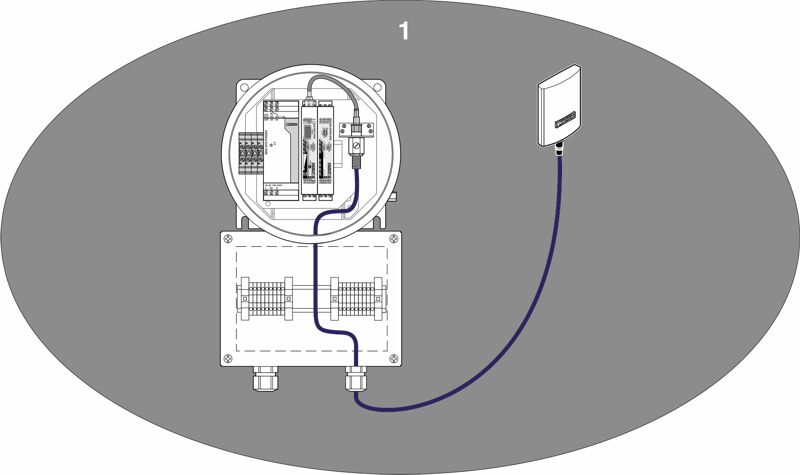

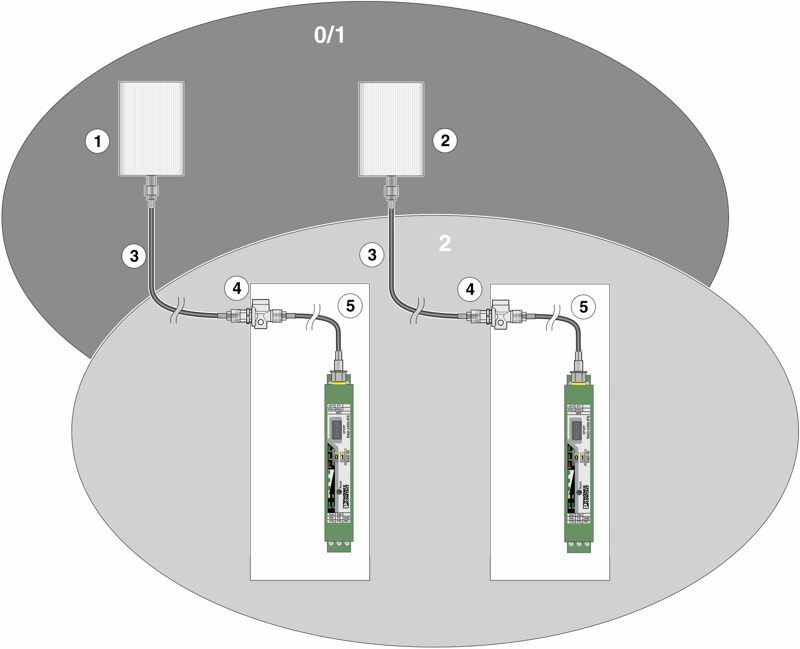

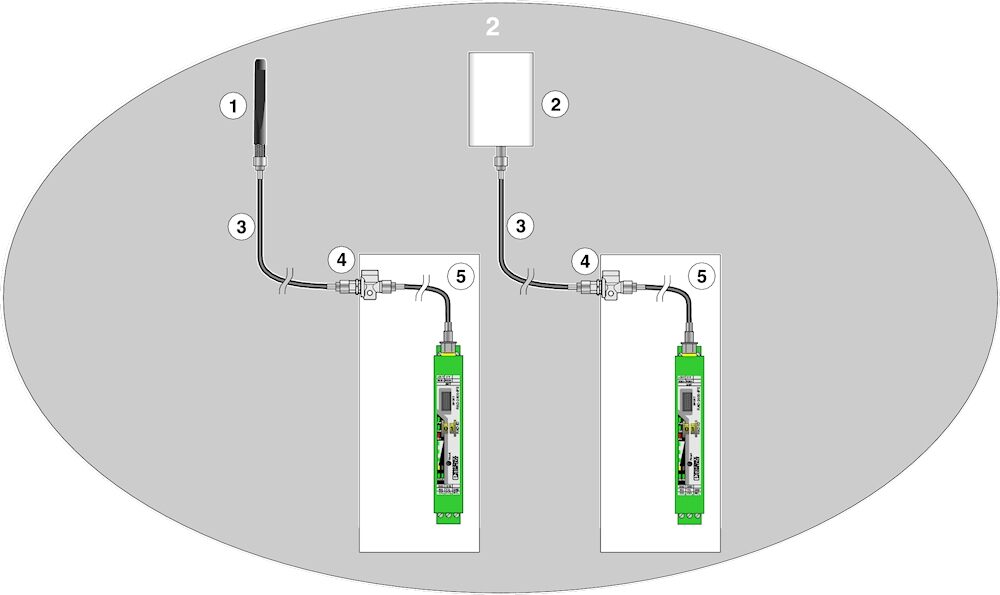

- Использование стандартных антенн во взрывоопасной зоне 0, 1 и 2
- Универсальное применение (диапазон частоты 0,3 ... 6 ГГц)
- Экономичное решение, так как не требуются дорогостоящие специальные антенны
Коммерческие данные
| Код заказа | 2702198 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 477 (C-6-2017) |
| GTIN | 4055626033730 |
| Вес/шт. (без упаковки) | 173,200 GRM |

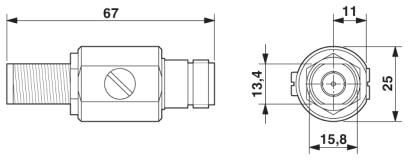

Размеры
| Чертеж |
|---|
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Общие сведения
| Тип подключения | N (гнездовой) |
|---|---|
| N (гнездовой) | |
| Диапазон частот | 0,3 ГГц ... 6 ГГц |
| Импеданс | 50 |
| Максимальная выходная мощность HF P | 2 Вт |
| Максимальный аварийный потенциал Um | 253 В AC/DC |
| Максимальная емкость | 5,64 нФ |
| Испытательное напряжение | 2,1 кВ AC (50 Гц / 2 c) |
| Соответствие нормам | Соответствие CE |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T6 Gc X |

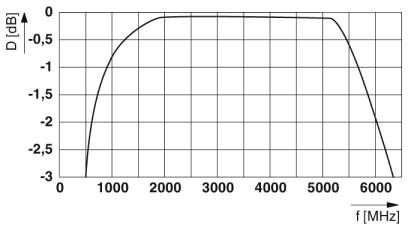

Ослабление
| 400 МГц | |
|---|---|
| 868 МГц | |
| 900 МГц | |
| 2,4 ГГц | |
| 5 ГГц |
Данные о материале
| Материал корпуса | Латунь с никелевым покрытием |
|---|---|
| Материал поверхность корпуса | Никель |
| Материал внутреннего проводника | CuZn |
| Материал поверхности внутреннего проводника | Золото |
| Материал изолирующей части корпуса | PTFE |
| Материал, уплотнение | Силикон |
| Материал пружинного контакта | CuSn |
| Материал, контактная поверхность | Золото |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| ATEX | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T6 Gc X | |
| IECEx | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T6 Gc X |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.1 | 27142000 |
|---|---|
| eCl@ss 6.0 | 19070100 |
| eCl@ss 7.0 | 19070102 |
| eCl@ss 8.0 | 19070102 |
| eCl@ss 9.0 | 19070417 |
ETIM
| ETIM 5.0 | EC001135 |
|---|---|
| ETIM 6.0 | EC000416 |
| ETIM 7.0 | EC000416 |
