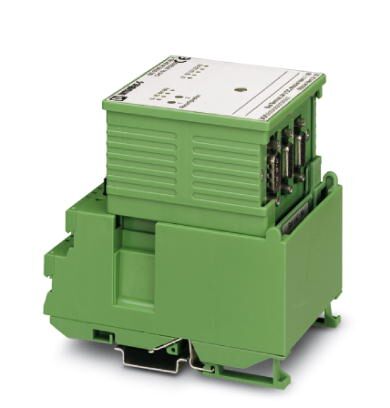

Клеммный модуль шины INTERBUS-ST, 24 В DC, 9-контактов, вилка D-SUB с дополнительным отводом удаленной шины, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль
Описание изделия
Клеммные модули шины INTERBUS ST с дополнительными интерфейсами (шины)
Клеммные модули шины оснащены дополнительными интерфейсами INTERBUS, которые позволяют реализовать модульную станцию ввода/вывода на базе модулей ST, а также подключить к сети INTERBUS дополнительные оконечные устройства.
В клеммном модуле шины IBS ST 24 BK LB-T предусмотрен дополнительный интерфейс для локальной шины, выполненный в виде 15-контактного штекерного соединителя D-SUB. Этот интерфейс может использоваться, например, для подключения плоских модулей ввода-вывода PHOENIX CONTACT и преобразователей частоты с интерфейсом для подключения локальной шины.
В модуле IBS ST 24 RB-T предусмотрен дополнительный интерфейс для подключения локальной шины. К этому отводу удаленной шины могут подключаться все устройства с интерфейсом для удаленной шины INTERBUS.
Для интеграции устройств, совместимых с INTERBUS, в сеть на безе оптоволоконных кабелей поставляются модули шины ввода-вывода с дополнительным интерфейсом для подключения оптоволоконного кабеля. Все модули шины INTERBUS позволяют производить индивидуальное включение и отключение дополнительных интерфейсов шины. Можно сказать, что каждый модуль выполняет функции двух модулей шины в пределах системы INTERBUS, и следовательно соответствующим образом отображается в списке адресов и программном обеспечении для конфигурирования (CMD).
Внимание! При проектировании ответвлений от клеммных модулей шины необходимо учитывать поддерживаемую платами контроллера INTERBUS топологию.
Преимущества для Вас
- Дополнительные встроенные входы/выходы
- Подсоединение медных или оптоволоконных кабелей
- Дополнительные соединители удаленной/локальной шины
Коммерческие данные
| Код заказа | 2753504 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 189 (C-6-2017) |
| GTIN | 4017918099589 |
| Вес/шт. (без упаковки) | 470,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 81 мм |
| Высота | 117 мм |
| Глубина | 116 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 75 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | 9-контактная вилка/розетка D-SUB |
| Обозначение, место соединения | входная / выходная удаленная шина |
| Полюсов | 9 |
| Наименование | Локальная шина ST |
| Скорость передачи данных | 500 кбит/с |
| Наименование | INTERBUS |
| Тип подключения | 9-контактный гнездовой разъем D-SUB |
| Полюсов | 9 |
Цифровые входы
| Способ подключения | Винтовые зажимы |
|---|
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 20 В DC ... 30 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | тип. 150 мА (Без расширения модуля ST) |
| тип. 650 мА (при максимальном количестве модулей ввода-вывода на локальной шине ST) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 470 г |
Разделение потенциалов
| Испытательный участок | Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / локальная шина ST 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / ST-интерфейс 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / ответвление удаленной шины 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 2.0 | EC001434 |
|---|---|
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
