Контроллер Inline с интерфейсом локальной шины INTERBUS для систем ввода в эксплуатацию Inline, поддержка языков программирования согласно МЭК 61131-3, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки)
Описание изделия
Контроллер Inline
С помощью ILC 200 UNI можно любую станцию Inline превратить в децентрализованный функциональный модуль. ILC 200 UNI устанавливается внутри устройства сопряжения с шиной Inline (INTERBUS, PROFIBUS, DeviceNet™, Ethernet...). После этого он получает возможность управлять всеми сигналами станции Inline в каждой системе полевой шины. При этом обеспечивается максимальная независимость от системы полевой шины верхнего уровня. Функции, которые могут быть реализованы ILC 200 UNI, включают в себя диапазон начиная с функций аварийного останова при обнаружении ошибки в полевой шине верхнего уровня до функций резервирования и предварительной обработки данных процессов и функций децентрализованного функционального модуля.
Производство установок, отвечающих постоянно изменяющимся требованиям заказчиков в отношении полевой шины и централизованных систем управления, является основной областью применения. ILC 200 UNI позволяет использовать одни и те же функциональные модули даже при изменении полевой шины верхнего уровня, что сокращает расходы на инжиниринг и ввод в эксплуатацию.
Быстрый непосредственный ввод и вывод, который может гибко использоваться в различных режимах работы, например, таких как, ввод сигналов прерывания, подсчет событий и режим импульсного генератора, обеспечивает максимально короткое время отклика на месте эксплуатации. Программирование контроллера Inline полностью производится с помощью программного обеспечения для автоматизации PC WORX в соответствии с МЭК 61131.
Преимущества для Вас
- Высокоскоростные входы для обработки сигналов прерывания, подсчета событий и измерения периодов
- Высокоскоростные выходы на 24 В для модуляции длительности импульсов
Коммерческие данные
| Код заказа | 2862291 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 27 (AX-2009) |
| GTIN | 4017918909116 |
| Вес/шт. (без упаковки) | 366,300 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

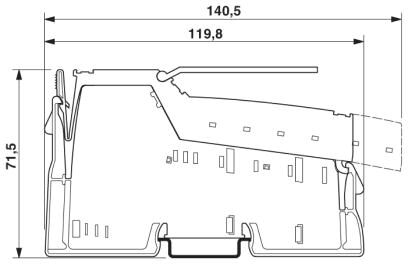

Размеры
| Ширина | 73 мм |
|---|---|
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 85 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 85 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, критерий 1 согласно МЭК 60068-2-6 |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Диагностический инструмент | DIAG+ версии 1.14 и выше |
Механическая конструкция
| Масса | 260 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
Интерфейсы передачи данных
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
|---|---|
| Количество | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Локальная шина INTERBUS верхнего уровня (ведом.) |
| Количество | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Количество | 1 |
| Тип подключения | 6-контактный разъем MINI-DIN (PS/2) |
| Скорость передачи данных | 19200 Baud |
Питание
| Потребляемый ток, типовой | 250 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна) |
|---|---|
| Электропитание | 7,5 В DC (Подача напряжения питания осуществляется от предвключенного устройства сопряжения с шиной) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ±5 % |
| Рассеиваемая мощность | макс. 1,875 Вт |
| мак. допустимый суммарный потребляемый ток всех клеммных модулей ввода-вывода | Электропитание логической схемы (7,5 В DC) Подача напряжения питания осуществляется от предвключенного устройства сопряжения с шиной |
| Электропитание аналоговой схемы (24 В DC) = 0,5 A |
Функция полевой шины
| Количество процессных данных | макс. 4096 бит (INTERBUS-Master) |
|---|---|
| 192 бит (INTERBUS-Slave) | |
| Количество параметрических данных | макс. 8 байт (конфигурируемый) |
| Количество поддерживаемых оконечных устройств | макс. 512 |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 4 |
| Тип подключения | Распределитель потенциала |
| Способ подключения | 2-, 3-, 4-проводной |
| Описание входа | Вход для сигнала прерывания, быстрый счетчик, импульсный генератор |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 2 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Максимальный выходной ток на 1 канал | 500 мА |
| Количество выходов импульсов/направления | 2 |
| Максимальная частота | 20 кГц |
| Количество входов | 4 |
| Входная частота | 40 кГц |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | тип. 384 кбайт (32 K инструкций (IL)) |
| Память для данных | 330 кбайт |
| Память для постоянного хранения данных | 8 кбайт (NVRAM) |
| Количество задач управления | 8 |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 2г, критерий 1 согласно МЭК 60068-2-6 |
|---|---|
| Подключение согласно стандарту | CUL |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, критерий 1 согласно МЭК 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
ETIM
| ETIM 2.0 | EC000236 |
|---|---|
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| ETIM 7.0 | EC000236 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172018 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122114 |
