Описание

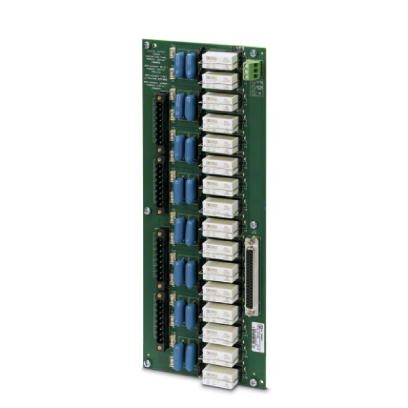

Интерфейсный модуль для преобразования TDC3000 в современные платформы управления, цифровой выход, 16 каналов с реле
Преимущества для Вас
- Монтаж фрагмента на существующем корпусе TDC3000
- Разъем DSUB, со стороны системы управления
- Совместимость с имеющимися штекерными соединителями для полевой кабельной разводки
Коммерческие данные
| Код заказа | 2908891 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626733081 |
| Вес/шт. (без упаковки) | 0,000 GRM |
Указание
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
|---|
Размеры
| Ширина | 307,3 мм |
|---|---|
| Высота | 120,7 мм |
| Глубина | 46,7 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 20 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Наименование защиты | Защитный диод |
| Защитная цепь / модуль | Защитный диод |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 125 В AC/DC |
| Минимальное напряжение переключения | 12 В |
| Макс. ток продолжительной нагрузки | 5 A (Предохранитель ограничен) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (110 В DC) | |
| 600 ВА (120 В AC) | |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
Общие сведения
| Долговечность механическая | 3x 107 коммутационных циклов |
|---|---|
| Монтажное положение | на выбор |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | вставной |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | Honeywell TDC3000 |
|---|---|
| Дополнительные платы ввода-вывода | TDOR12 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
Классификация
eCl@ss
| eCl@ss 7.0 | 27141152 |
|---|---|
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
