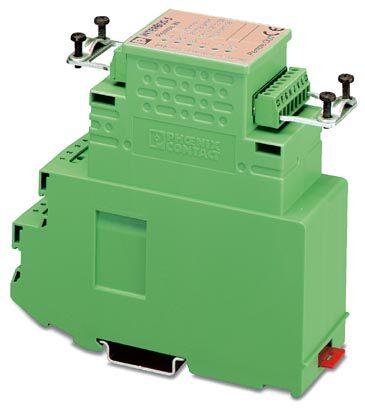

Модуль INTERBUS-ST, с интерфейсом RS-232-C, RS-485 и RS-422, для последовательной передачи данных, степень защиты IP20, V.24
Описание изделия
Последовательная передача данных INTERBUS ST
Модуль IB ST 24 V.24 позволяет подключить к системе INTERBUS интеллектуальные периферийные устройства без интерфейса INTERBUS, например, устройства автоматизации, печатающие устройства, идентификационные системы и устройства, регулирующие процессы. Для поддержки последовательной передачи данных в модуль интегрированы стандартные интерфейсы RS-232-C, RS-485 и RS-422. Интерфейсы могут быть настроены на скорость передачи до 19200 бод. Принимаемые и отправляемые данные хранятся в буферной памяти объемом 4 кбайта.
Подключение производится с помощью 8-контактного штекерного соединителя MINI-COMBICON. Для монтажа необходимо просто установить модуль на DIN-рейке.
Коммерческие данные
| Код заказа | 2725480 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4017918154295 |
| Вес/шт. (без упаковки) | 220,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

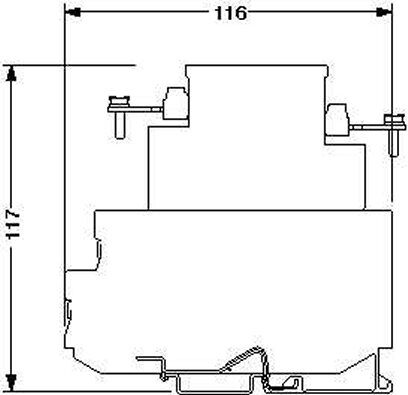

Размеры
| Чертеж | |
|---|---|
| Ширина | 44 мм |
| Высота | 117 мм |
Параметры подключения
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 8 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 220 г |
| Аппаратная поддержка квитирования | RTS/CTS и DTR/DSR для RS-232-C |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 110 ... 19200 бит/с (Программируется) |
| Входной буфер | 4 кбайт |
| Выходной буфер | 4 кбайт |
Питание электронного модуля
| Тип подключения | Штекер локальной шины ST |
|---|---|
| Наименование | Обеспечение логических схем |
| Электропитание | 9 В DC (из локальной шины ST) |
| Потребляемый ток | тип. 130 мА (из локальной шины ST) |
| Наименование | US |
| Напряжение | 24 В DC |
| Диапазон номинального напряжения питания | 20 В DC ... 30 В DC |
Канал последовательного ввода-вывода
| Четность | Even, Odd или No Parity |
|---|---|
| Аппаратная поддержка квитирования | RTS/CTS и DTR/DSR для RS-232-C |
Разделение потенциалов
| Испытательный участок | Интерфейсы / логическая схема 500 В AC 50 Гц 1 мин. |
|---|---|
| Интерфейсы / питание 24 В 500 В AC 50 Гц 1 мин. | |
| Интерфейсы / шина 500 В AC 50 Гц 1 мин. | |
| Интерфейсы / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Питание 24 В / шина 500 В AC 50 Гц 1 мин. | |
| Питание 24 В / защитный проводник 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
