Описание

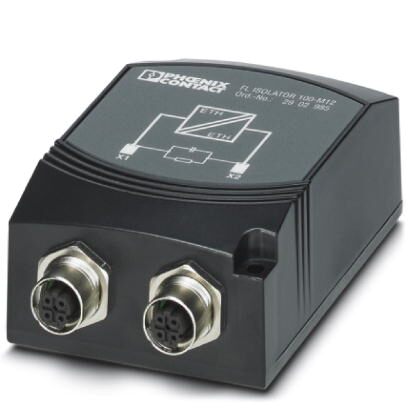

Пассивный сетевой изолятор для гальванической развязки в сетях Ethernet. Предназначен для защиты оборудования Ethernet от перепада потенциалов до 4 кВ. Возможно применение для скорости передачи до 100 Mбит/с. Подключение Ethernet посредством двух гнезд М12 (мех. ключ D).
Преимущества для Вас
- Источник питания не требуется
- Электрическая прочность до 4 кВ
- Лакированная печатная плата для защиты от агрессивных воздействий атмосферной среды в особо жестких промышленных условиях
- Допуск на применение в области ж/д перевозок (прокатываемый материал) согласно EN 50155 и EN 50121
- Настенный монтаж
- Расширенный диапазон температур от -40 до +75
Коммерческие данные
| Код заказа | 2902985 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 345 (C-6-2017) |
| GTIN | 4046356727815 |
| Вес/шт. (без упаковки) | 155,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры

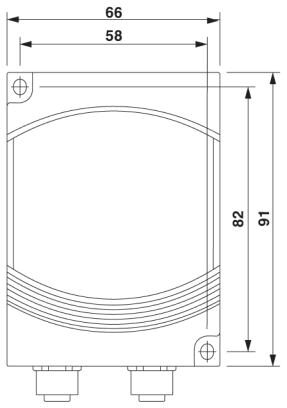

| Чертеж | |
|---|---|
| Ширина | 66 мм |
| Высота | 91 мм |
| Глубина | 34 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C (85 °C в течение 10 мин.; после этого функционирование не гарантируется - требуется проверка устройства) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP54 |
Общие сведения
| Гальваническая развязка | Порт X1 // порт X2 |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 4 кВ AC (50 Гц, 1 мин) |
| Напряжения изоляции на входе / выходе | 250 Вэфф |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Монтажное положение | Настенный монтаж |
| Вес нетто | 155 г |
| Материал корпуса | Пластик, FR 2010 |
| V0 (UL 94) | |
| Цвет | черный |
| MTBF | 38062 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 12264 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 18372 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 13381 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 3348 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
Питание
| Диапазон напряжения питания | Пассивный модуль, напряжение питания не требуется |
|---|
Последовательный интерфейс
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Розетка M12, с механическим ключом типа D |
| Дальность передачи | 100 м (Общая длина на оба порта (зависит от объема передачи данных и используемой проводки)) |
| Поддерживаемые протоколы | прозрачность протокола для IPv4 и IPv6 |
| Скорость последовательной передачи данных | 10/100 Мбит/с |
| Интерфейс 2 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Розетка M12, с механическим ключом типа D |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Вибростойкость соотв. IEC 61373, EN 61373 |
| Данные испытания | категория 1, класс B |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 30г, продолжительность 18 мс, ударный импульс полусинусоида |
| Стандарты / нормативные документы | EN 61000-4-2 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Стандарты / нормативные документы | EN 61000-6-4 |
| EN 50121 и EN 50155 (для применения в области ж/д перевозок) | |
| МЭК 60571 | |
| DIN EN 50153 | |
| Соответствие нормам | Соответствие CE |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250591 |
|---|---|
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27189200 |
| eCl@ss 7.0 | 27189268 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27240692 |
ETIM
| ETIM 3.0 | EC000313 |
|---|---|
| ETIM 4.0 | EC002006 |
| ETIM 5.0 | EC002584 |
| ETIM 7.0 | EC002006 |
UNSPSC
| UNSPSC 6.01 | 26121607 |
|---|---|
| UNSPSC 7.0901 | 26121607 |
| UNSPSC 11 | 26121607 |
| UNSPSC 12.01 | 26121607 |
| UNSPSC 13.2 | 39121103 |
