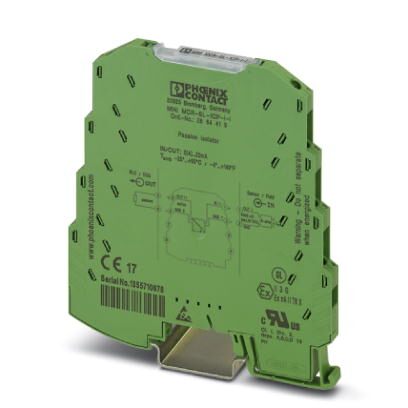

Пассивный разделитель MCR, одноканальный, для гальванической развязки сигнальных цепей без использования питания, с винтовыми клеммами
Описание изделия
Тонкие пассивные устройства для развязки, MINI MCR-SL-...CP-I-I..., толщина 6,2 мм, обеспечивают гальваническую развязки и фильтрацию нормированных сигналов тока 0...20 мА и 4...20 мА, не требуют дополнительного источника питания.
Преимущества для Вас
- Падение напряжения на разделительном усилителе 1,7 В
- Дополнительная вспомогательная энергия не требуется
- Питание от входных контуров
- Два канала при монтажной ширине всего 6,2 мм
- Особо компактный 2-проводной пассивный разделитель для гальванической развязки и фильтрации аналоговых нормированных сигналов
Коммерческие данные
| Код заказа | 2864419 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 101 (C-7-2015) |
| GTIN | 4017918974848 |
| Вес/шт. (без упаковки) | 59,000 GRM |

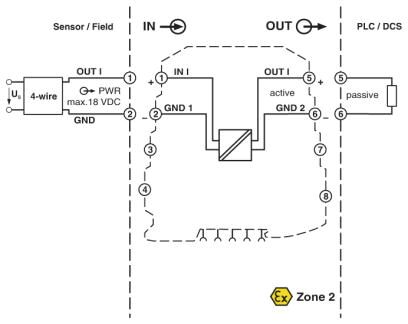

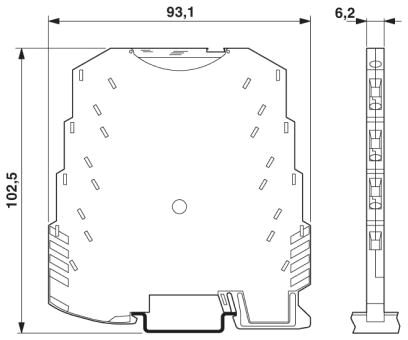

Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Описание входа | Bход тока |
|---|---|
| Количество входов | 1 |
| Конфигурируемый / программируемый | нет |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| макс. входное напряжение | 18 В |
| макс. входной ток | 40 мА |
| Ток срабатывания | около 190 мкA |
| Ограничение входного напряжения | |
| Напряжение потери | 1,9 В (I = 20 мА) |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Количество выходов | 1 |
| Конфигурируемый / программируемый | нет |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | eff (при 600 Ом) |
| Передаточная характеристика | 1:1 для входного сигнала |
Питание
| Диапазон напряжения питания | отдельный источник питания не требуется |
|---|---|
| Потребляемая мощность | 34 мВт |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 12 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | 0,1 % (от предела) |
| Температурный коэффициент, максимальный | 0,002 %/K (от измеренного значения / 100 нагрузка) |
| Температурный коэффициент, стандартн. | |
| Ошибка охлаждения | |
| Ошибка охлаждения, типовая | |
| Дополнительные ошибки, в зависимости от нагрузки | |
| Предельная частота (3 дБ) | 75 Гц |
| Ступенчатая характеристика (10-90%) | 5 мс (при нагрузке 600 Ом) |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход | 1,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, канал/канал | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA II T4 X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Критерий оценки | B |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Стандарты / нормативные документы | EN 61000-4-4 |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
| гальваническая развязка | Основная изоляция соласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA II T4 X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
