Описание

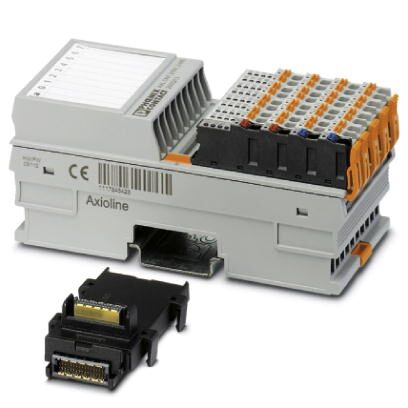

Функциональный модуль Axioline F, модель для экстремальных условий, 2 входа для счетчика, 2 входа для инкрементного датчика (в комплекте с цокольным модулем и штекерами)

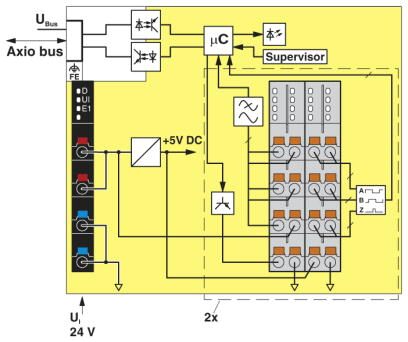

Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он предназначен для регистрации быстрых последовательностей импульсов датчиков и для регистрации положений посредством инкрементного датчика.
Модуль объединяет в себе два счетных входа для обработки быстрых последовательностей счетных импульсов и два входа инкрементных датчиков для регистрации положения.
Преимущества для Вас
- 2 счетных входа
- 2 входа инкрементного датчика
- Максимальная частота на входе: 300 кГц/100 кГц (в зависимости от схемы подключения)
- 32-битный счетчик (вниз и вверх)
- Управление выхода в зависимости от двух предельных значений
- Счетчик: управление счетчиком (источник) через управляющий вход (шлюз)
- Счетчик: одноразовый или периодический подсчет
- Регистрация показаний инкрементного датчика: регистрация цифровых сигналов симметричных и ассиметричных инкрементных датчиков
- Регистрация показаний инкрементного датчика: анализ линейной или круговой оси
- Сохранение в памяти таблички спецификации устройства
- Индикаторы состояния и диагностики
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Частично лакированные печатные платы
Коммерческие данные
Код заказа | 2701239 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 121 (C-6-2017) |
GTIN | 4046356730082 |
Вес/шт. (без упаковки) | 233,900 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|

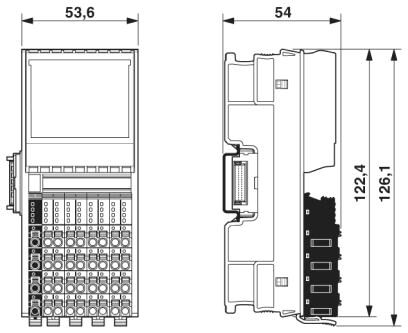

Размеры
Чертеж | |
---|---|
Ширина | 53,6 мм |
Высота | 126,1 мм |
Глубина | 54 мм |
Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 233,9 г |
Указания по значениям массы | со штекерами и цокольным модулем |
Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов да |
Ошибка симметричного инкрементного датчика да |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Количество каналов | 2 |
Тип подключения | Цокольный модуль |
Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
Наименование | Питание локальной шины Axioline F (UBus) |
---|---|
Электропитание | 5 В DC (посредством цокольного модуля) |
Потребляемый ток | тип. 100 мА |
макс. 120 мА | |
Потребляемая мощность | тип. 0,5 Вт |
макс. 0,6 Вт | |
Наименование | Подача напряжения питания UI |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC включая все отклонения и коэффициент пульсации |
Потребляемый ток | макс. 2,5 A (в зависимости от используемого типа датчика или чувствительного элемента и нагрузки на цифровом выходе) |
Потребляемая мощность | макс. 60 Вт (в т. ч. внутренние потери: 1,6 Вт) |
Наименование защиты | Защита от перенапряжений, напряжение питания |
Защита от подключения с неправильной полярностью, электропитание | |
Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
Входы сигнала счетчика
Наименование, вход | Вход счетчика для сигналов 24 В |
---|---|
Количество входов | 2 (S1, S2) |
Описание входа | EN 61131-2 тип 3 |
Тип подключения | Зажимы Push-in |
Входное напряжение | 24 В DC |
Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
Входная частота | макс. 300 кГц (Разводка 1 канала) |
макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) | |
Входной ток | 2,5 мА (на канал) |
Разрешение | 32 бит |
Допустимая длина кабеля датчика | 30 м |
Входы датчика
Наименование, вход | Входы инкрементного датчика |
---|---|
Количество входов | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
Тип подключения | Зажимы Push-in |
Сигнал датчика | Симметричные и асимметричные датчики |
Длина кабеля | 30 м |
Данные датчика
Количество устройств питания датчика 5 В | 2 (UE1, UE2) |
---|---|
Номинальное напряжение | 5 В DC |
Диапазон напряжений | 5 В DC ... 5,5 В DC |
Допустимая нагрузка по току | макс. 250 мА |
Наименование защиты | Защита от кор. зам. |
Количество устройств питания датчика 24 В | 2 (US1, US2) |
Номинальное напряжение | 24 В DC |
Диапазон напряжений | 19,2 В DC ... 30 В DC |
Допустимая нагрузка по току | тип. 500 мА |
Наименование защиты | Защита от кор. зам. |
Наименование | Симметричные инкрементные датчики |
Типы подключаемых датчиков | макс. 2 (A, /A, B, /B, (Z, /Z)) |
Тип подключения сигнала | Зажимы Push-in |
Напряжение питания датчика | 5 В DC |
24 В DC | |
Уровень напряжения сигналов | Дифференциальный сигнал (сигнал - инвертированный сигнал) мин. ±0,5 В, макс. ±6 В |
Диапазон синфазного напряжения, сигнал - общий проводник | -10 В ... 13,2 В |
Входная частота | макс. 300 кГц (Разводка 1 канала) |
макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) | |
Наименование | Асимметричные инкрементные датчики |
Типы подключаемых датчиков | макс. 2 (A, B, (Z)) |
Тип подключения сигнала | Зажимы Push-in |
Уровень напряжения сигналов | низкое 2,5 В, высокое 3,5 В (до макс. 27 В) |
Входная частота | макс. 300 кГц (Разводка 1 канала) |
макс. 100 кГц (Разводка более 1 канала или контроль встроенной программой Z-сигнала) |
Цифровые входы
Наименование, вход | Цифровые входы |
---|---|
Описание входа | EN 61131-2 тип 3 |
Тип подключения | Зажимы Push-in |
Способ подключения | 1-проводной кабель (2-, 3-проводной кабель на заказ) |
Количество входов | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
Номинальный входной ток при UIN | 2,5 мА (на канал) |
Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|
Тип подключения | Зажимы Push-in |
Способ подключения | 1-проводной кабель |
Количество выходов | 2 (Out1, Out2) |
Наименование защиты | Защита от короткого замыкания, защита выходов от перегрузки |
Выходное напряжение | 24 В DC |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 500 мА |
Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 , при номинальном напряжении) |
Номинальная нелинейная нагрузка | макс. 12 Вт (при номинальном напряжении) |
Номинальная активная нагрузка | макс. 12 Вт (48 , при номинальном напряжении) |
Стандарты и предписания
Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
---|---|
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240409 |
---|---|
eCl@ss 4.1 | 27240409 |
eCl@ss 5.0 | 27242205 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242605 |
eCl@ss 8.0 | 27242605 |
eCl@ss 9.0 | 27242605 |
ETIM
ETIM 3.0 | EC001599 |
---|---|
ETIM 4.0 | EC001435 |
ETIM 5.0 | EC001601 |
ETIM 6.0 | EC001601 |
ETIM 7.0 | EC001601 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 39121311 |
UNSPSC 12.01 | 39121311 |
UNSPSC 13.2 | 32151602 |
