Характеристики
Вес, шт
—
394,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

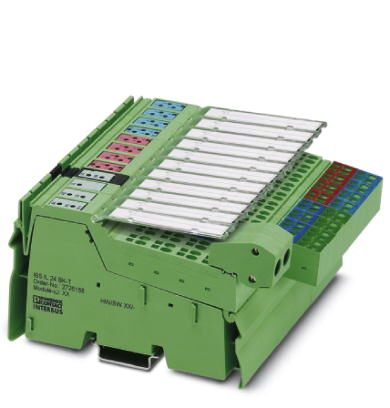

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, Цифровые входы: 16, 24 В DC, cпособ подключения: 3-проводная схема, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
В состав станции Inline входит клеммный модуль шины INTERBUS, клеммный модуль цифрового вывода с 16 выходами и клеммный модуль цифрового ввода с 16 входами. Комплект поставки содержит все необходимые штекеры Inline для подключения шины, питания и периферийных устройств.
Клеммные модули Inline могут оснащаться откидными держателями для маркировки. В держатели вставляются маркировочные карточки, соответствующие назначению модуля. Для обозначения мест подсоединения проводников поставляются маркировочные полосы Zack ZBFM-6...
Преимущества для Вас
- 16 цифровых входов
- 16 цифровых выхода
- 2- и 3-проводная схема подключения датчиков
- 2- и 3-проводная схема подключения исполнительных устройств
- Максимально допустимый ток нагрузки для каждого датчика: 250 мА
- Номинальный ток на каждом выходе: 500 мА
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2742586 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 245 (AX-2009) |
| GTIN | 4017918603984 |
| Вес/шт. (без упаковки) | 394,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 146,4 мм |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 394 г |
| Указания по значениям массы | cо штекером |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Экранированный штекер Inline |
| Скорость передачи данных | 500 кбит/с |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Наименование | Питание |
| Тип подключения | 8-контактный штекер питания (Inline) |
Системные ограничения устройств сопряжения с шиной
| Количество оконечных устройств, подключаемых к локальной шине | 63 (Не допускайте превышения суммарного потребляемого тока) |
|---|---|
| Количество оконечных устройств с каналом параметров | 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 100 мА (Без подключенных клемм ввода-вывода Inline) |
| макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода (питание 24 В DC)) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 2 A DC |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN61131-2, тип 1 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество входов | 16 |
| Наименование защиты | Защиты от неправильной полярности |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Типичный входной ток одного канала | тип. 3 мА |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество выходов | 16 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль | 8 A |
| Номинальная индуктивная нагрузка | 12 ВА |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы 7,5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В / основное напряжение питания 24 В, питание сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Подключение согласно стандарту | CUL |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 2.0 | EC001434 |
|---|---|
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
