Описание
Инжектор PoE, 30 Вт, гнездо RJ45 на клеммах push-in, 10/100/1000 Мбит/с, установка на несущей рейке, IP20, разделение потенциалов, экранирующий контакт с устройством снятия натяжения, контроль тока экрана, защита от перенапряжений
Преимущества для Вас
- Расширенный диапазон температур от -40 до +75

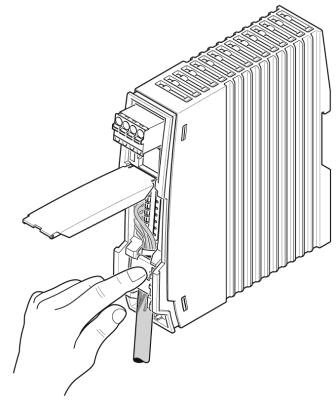

- Быстрое присоединения кабеля PoE
- Защита соединительной коробки при помощи фронтальной крышки
- Встроенное устройство защиты от перенапряжений, обеспечивающее высокую степень готовности
- Гальваническая развязка внутреннего блока питания для защиты от короткого замыкания на стороне PoE
- 10/100/1000 Мбит/с
Коммерческие данные
Код заказа | 1004065 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626473109 |
Вес/шт. (без упаковки) | 324,720 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 30,2 мм |
Высота | 130 мм |
Глубина | 120 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 (Разъяснения изготовителя) |
Общие сведения
Гальваническая развязка | VCC // SCM + FE // PoE |
---|---|
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВ AC (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Монтажное положение | вертикально |
Вес нетто | 324,72 г |
Материал корпуса | Пластмасса |
Цвет | cерый |
MTTF | 1510 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
661 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
256 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
UL, США | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
UL, США / Канада | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
Class I, Division 2, Groups A, B, C, D | |
UL, Канада | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
48 В DC | |
Диапазон напряжения питания | 18 В DC ... 57 В DC |
Потребляемый ток, макс. | 2,1 A |
1,4 A (24 В DC) | |
0,7 A (48 В DC) | |
Потребляемая мощность | 75 Вт |
Защитная схема | Защита от переполюсовки |
Сечение гибкого проводника макс. | 4,00 мм |
Сечение гибкого проводника мин. | 0,75 мм |
Сечение жесткого проводника макс. | 4,00 мм |
Сечение жесткого проводника мин. | 0,75 мм |
Сечение провода AWG макс. | 12 |
Сечение провода AWG мин. | 20 |
Последовательный интерфейс
Интерфейс 1 | Ethernet |
---|---|
Тип подключения | Зажимы Push-in |
Дальность передачи | 100 м (включая патч-проводки) |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 26 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Расположение выводов | 1:1 |
Основные функции | PSE/Midspan, совместимость согласно IEEE 802.3af, at |
Скорость последовательной передачи данных | 10/100/1000 Мбит/с |
Выходное номинальное напряжение | 54 В DC (PoE) |
Выходная мощность | 30 Вт |
Выходная мощность, макс. | 40 Вт |
Интерфейс 2 | Ethernet |
Тип подключения | RJ45 CAT5e |
Функции
Наименование | Контроль тока экрана |
---|---|
Порог включения | 30 мА |
Локальная диагностика | LED желт. |
Точность | ± 5 % |
Время реакции | 3 c |
Ток длительной нагрузки экрана | 2 A |
Потребляемая мощность | 270 мВт (Контроль тока экрана) |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | 10 Гц — 57 Гц, амплитуда ±3,5 мм, 57 Гц — 150 Гц, 5g |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 30 г на 11 мс, три удара в каждом направлении |
Тип испытания | Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 10 г на 16 мс, 1000 ударов в каждом направлении |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
Непрямой разряд | ± 6 кВ |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
Стандарты / нормативные документы | EN 61000-4-4 |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
± 2 кВ (Только кабель ввода-вывода на стороне полевых устройств, ассиметричный) | |
Стандарты / нормативные документы | EN 61000-6-4 |
EN 61000-4-6 | |
0,15 МГц ... 80 МГц | |
Стандарты / нормативные документы | МЭК 61643-21 |
Класс испытания согл. МЭК | C2 |
Соответствие нормам | Соответствие CE |
UL, США | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
UL, США / Канада | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
Class I, Division 2, Groups A, B, C, D | |
UL, Канада | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 6.0 | 19170100 |
---|---|
eCl@ss 7.0 | 19170112 |
eCl@ss 8.0 | 19170112 |
eCl@ss 9.0 | 19170112 |
ETIM
ETIM 5.0 | EC002599 |
---|---|
ETIM 6.0 | EC002599 |
ETIM 7.0 | EC002599 |
