Артикул:
76956
52 930 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

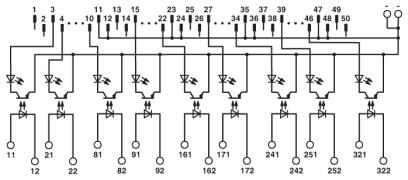

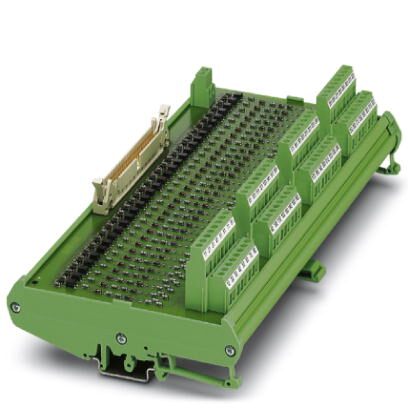

Модуль с 32 гальванически развязанными оптопарами; входное напряжение 24 В постоянного тока (для входной платы устройства управления Delta V)
Коммерческие данные
| Код заказа | 2394979 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 285 (NTK-2006) |
| GTIN | 4017918995812 |
| Вес/шт. (без упаковки) | 402,160 GRM |
Размеры
| Ширина | 239 мм |
|---|---|
| Высота | 126 мм |
| Глубина | 68 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 7,6 мА |
| Уровень переключения, сигнал 0 ("L") | 12 В DC |
| Уровень переключения, сигнал 1 ("H") | 19,2 В DC |
| Частота передачи | 100 Гц |
Выходные данные
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 10 В DC ... 48 В DC |
| Ток длительной нагрузки | 10 мА |
| Индикатор состояния | LED желт. |
Общие сведения
| Количество каналов | 32 |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Тип изоляционного материала, корпус | ПВХ, боковая часть из неусиленного полиамида |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 66 |
| Полюсов | 6 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Дополнительные устройства управления | Emerson DeltaV |
|---|---|
| Дополнительные платы ввода-вывода | VE4001S2T2B5 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 4 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371000 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121432 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
