Описание

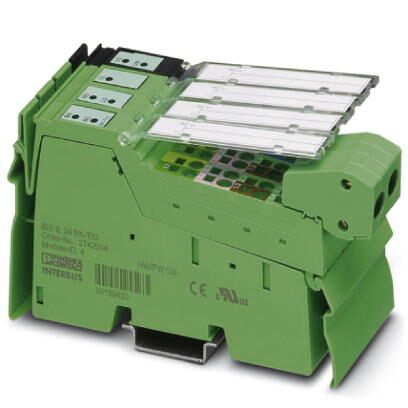

Inline XC, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.
Преимущества для Вас
- Подсоединение к удаленной шине при помощи медных проводников
- Гальваническая развязка
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Коммерческие данные
Код заказа | 2701150 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 131 (C-6-2017) |
GTIN | 4046356713771 |
Вес/шт. (без упаковки) | 214,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 48,8 мм |
Высота | 135 мм |
Глубина | 71,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 214 г |
Указания по значениям массы | cо штекером |
Интерфейсы
Наименование | INTERBUS |
---|---|
Количество каналов | 2 (Емкостная связь с заземлением) |
Тип подключения | Экранированный штекер Inline |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Наименование | Локальная шина Inline |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Системные ограничения устройств сопряжения с шиной
Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
---|---|
Количество оконечных устройств с каналом параметров | 62 |
Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
Потенциалы Inline
Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
---|---|
Электропитание | 24 В DC (С помощью штекера Inline) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 100 мА (Без подключенных клемм ввода-вывода Inline) |
макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) | |
Наименование | Питание логической схемы (UL) |
Электропитание | 7,5 В DC ±5 % |
Источники питания | макс. 2 A DC (Cоблюдайте кривые) |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Источники питания | макс. 8 A DC (Сумма UM + US) |
Наименование | Питание сегментных цепей (US) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Источники питания | макс. 8 A DC (Сумма UM + US) |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной/основное 24 В, сегментное 24 В 500 В AC 50 Гц 1 мин. | |
Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250203 |
---|---|
eCl@ss 4.1 | 27250203 |
eCl@ss 5.0 | 27250203 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 3.0 | EC001604 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
