Описание

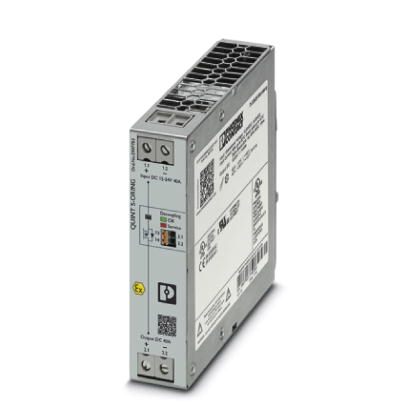

Активный одиночный модуль резервирования QUINT для монтажа на несущей рейке, с защитным покрытием, вход: 12 - 24 В пост. тока, выход: 12 - 24 В пост. тока / 1 x 40 A, вкл. смонтированный универсальный адаптер UTA 107/30
Описание изделия
Активный резервный модуль, обеспечивающий максимальную степень готовности и эксплуатационной надежности QUINT S-ORING позволяет раздельно выполнять резервную систему. В сочетании с новым источником питания QUINT POWER осуществляется постоянный контроль резервной системы.
Преимущества для Вас
- Сплошное резервирование вплоть до потребителя
- Постоянный контроль входного напряжения и участка развязки
- Экономия энергии благодаря развязке с помощью МОП-транзистора
- Защита от перенапряжений на выходе свыше 30 В DC
Коммерческие данные
| Код заказа | 2907753 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 263 (C-4-2017) |
| GTIN | 4055626231914 |
| Вес/шт. (без упаковки) | 553,580 GRM |
Размеры
| Ширина | 32 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 35 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 100 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |

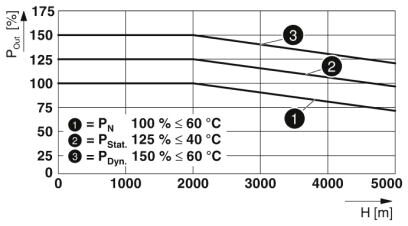

| Высота установки | 5000 м (> 2000 м, следует учитывать снижение характеристик) |
Входные данные
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
|---|---|
| Диапазон входных напряжений | 8 В DC ... 26 В DC |
| Потребляемый ток | 40 A |
| Номинальный входной ток | 40 A (-40 °C ... 60 °C) |
Выходные данные
| Диапазон выходного напряжения | 8 В DC ... 26 В DC |
|---|---|
| Номинальный ток на выходе (IN) | 40 A |
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность последовательного подключения | Нет |
| Защита от импульсных перенапряжений на выходе | 28,8 В DC |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 6,5 Вт (IOUT = 40 A) |
| 6 Вт (IOUT = 40 A) |
Общие сведения
| Вес нетто | 0,4 кг |
|---|---|
| КПД | тип. 99 % (12 В DC) |
| тип. 99,2 % (24 В DC) | |
| Степень защиты | III |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 13486000 ч (25 °C) |
| > 7314000 ч (40 °C) | |
| > 3379000 ч (60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый PN 50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN 50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм |
| Сечение жесткого проводника макс. | 16 мм |
| Сечение гибкого проводника мин. | 0,5 мм |
| Сечение гибкого проводника макс. | 16 мм |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм |
| Сечение жесткого проводника макс. | 16 мм |
| Сечение гибкого проводника мин. | 0,5 мм |
| Сечение гибкого проводника макс. | 16 мм |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона 1, 2) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучние кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Разрешение на применение в судостроении | DNV GL |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| ATEX | II 3 G Ex nA nC IIC Gc |
| SIQ 17 ATEX 020 U | |
| IECEx | Ex nA nC IIC Gc |
| IECEx SIQ 17.0006U |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242213 |
|---|---|
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
ETIM
| ETIM 5.0 | EC000599 |
|---|---|
| ETIM 6.0 | EC000599 |
UNSPSC
| UNSPSC 13.2 | 39121004 |
|---|
