Описание
Axiocontrol для управления устройствами ввода-вывода Axioline F напрямую. С 3 разъемами Ethernet для подключения дополн. децентрал. уст-в ввода-вывода через PROFINET, Modbus TCP или TCP/IP. Программирование согл. МЭК 61131-3. В комплекте c соединит. штекером и держателем маркировки.
Описание изделия

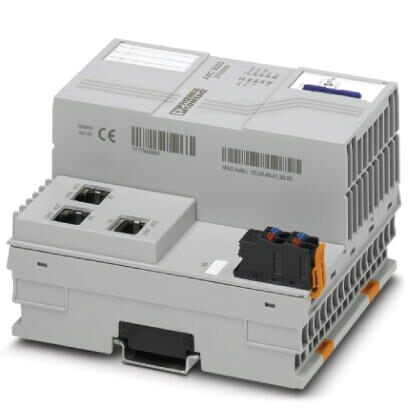

Модульный контроллер AXC 3050 для системы ввода-вывода Axioline, в котором последовательно реализованы стремление к максимальной производительности, простота управления и возможность использования в суровых промышленных условиях.
Преимущества для Вас
- Контроллер PROFINET и устройство PROFINET
- Modbus/TCP-Client
- Поддержка многочисленных протоколов, например: http, https, FTP, SNTP, SNMP, SMTP, SQL, MySQL, DCP и т.д.
- Допуски на эксплуатацию в морских условиях (GL, DNV, LR, BV, RINA, ABS)
- Возможность непосредственного подсоединения в ряд до 63 модулей ввода-вывода AXIO
- Встроенный источник бесперебойного питания для целенаправленного отключения приложения
- Программирование и конфигурирование посредством USB
- Web-сервер HTML5 и JAVA
- SD-карта до 2 Гб в качестве опциональной съемной памяти для хранения параметров
- 3 интерфейса Ethernet
- Повышенная ЭМС
- Расширенный температурный диапазон от -25 до 60°C
- Встроенные технологические функции, например, быстрые счетчики, входы для инкрементального датчика и событийно управляемые задачи
Коммерческие данные
| Код заказа | 2700989 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 77 (C-6-2017) |
| GTIN | 4046356731201 |
| Вес/шт. (без упаковки) | 444,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 100 мм |
|---|---|
| Высота | 125,9 мм |
| Глубина | 74 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (до 2000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 60 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Диагностический инструмент | DIAG+ |
| Конфигурационный инструмент | Config+ версии 1.01 и выше |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | 4 Мбайт |
| Память для данных | 8 Мбайт |
| Память для постоянного хранения данных | 128 кбайт |
| Количество задач управления | 16 |
| Часы реального времени | да |
Функция полевой шины
| Количество процессных данных | макс. 4096 бит (Локальная шина Axioline F (Ввод)) |
|---|---|
| макс. 4096 бит (Локальная шина Axioline F (Вывод)) | |
| макс. 8192 бит (внутренний клиент Modbus/TCP) | |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
Интерфейсы передачи данных
| Интерфейс | Локальная шина Axioline F |
|---|---|
| Количество | 1 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
| Интерфейс | Ethernet |
| Количество | 3 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Количество | 1 |
| Тип подключения | Микро-USB тип B |
| Скорость передачи данных | макс. 115,2 кбит/с |
| Интерфейс | Услуги |
| Количество | 1 |
| Тип подключения | USB, тип A, розетка |
PROFINET
| Функция устройства | Контроллер PROFINET, устройство PROFINET |
|---|---|
| Спецификация | Version 2.3 |
| Частота обновления | макс. 256 оконечных устройств |
Прямые входы/выходы
| Наименование, вход | Вход счетчика для сигналов 24 В |
|---|---|
| Количество входов | макс. 2 (через любые цифровые входы модулей Axioline F) |
| Входная частота | макс. 100 кГц (с модулем AXL F DI16/1 HS 1H) |
Питание
| Потребляемый ток, типовой | тип. 408 мА (без E/As и UL = 24 В) |
|---|---|
| Потребляемый ток, макс. | макс. 976 мА (с 2 A на Uшине для E/As и UL = 24 В) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ± 5 % |
| Рассеиваемая мощность | макс. 9,8 Вт |
Механическая конструкция
| Масса | 444 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
Общие характеристики
| Процессор | Intel® Atom™ E660 1x 1,3 ГГц |
|---|
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс A |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В, питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный), экран кабеля шины 1 кВ |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
| Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 6 кВ, воздушный разряд 8 кВ |
| Защищенность от помех по цепи питания | Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В |
| Вибрация (хранение / транспортировка) | 5г |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 5г |
| Удары (при эксплуатации) | 10г (Испытание при длительном ударном воздействии согласно DIN EN 60068-2-27) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240602 |
|---|---|
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
ETIM
| ETIM 3.0 | EC001045 |
|---|---|
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| ETIM 7.0 | EC000236 |
UNSPSC
| UNSPSC 6.01 | 81111810 |
|---|---|
| UNSPSC 7.0901 | 81111810 |
| UNSPSC 11 | 81111810 |
| UNSPSC 12.01 | 81111810 |
| UNSPSC 13.2 | 39122114 |
