Описание

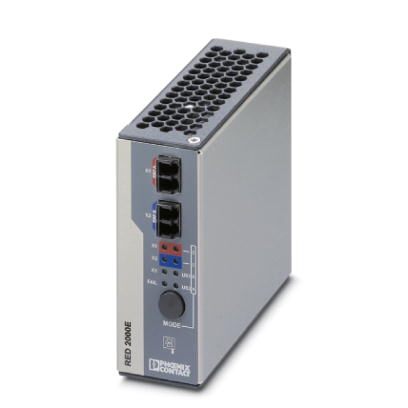

Модуль резервирования Ethernet для резервных сетей с протоколом резервирования PRP.
Описание изделия
Компактные резервные модули (RED) обеспечивают гибкую и экономичную организацию сетей Ethernet с высокой степенью готовности в энергетической и автоматизированной системе. Жесткость конструкции согласно МЭК 61850-3 и IEEE 1613, широкий температурный диапазон от -40 °C до +70 °C, диапазон электропитания от 18 до 58 В пост. тока позволяют полностью удовлетворить требования промышленных и энергетических приложений. Параллельное резервирование согласно МЭК 62439 обеспечивает построение сетей с высокой степенью готовности без времени переключения.
Преимущества для Вас
- Соответствие требованиям МЭК 61850-3 и IEEE 1613
- Стандартизированная функция резервирования PRP в соответствии с МЭК 62439-3
- Простота ввода в эксплуатацию без конфигурирования
- Параллельное резервирование без времени коммутации для максимальной степени готовности
- без потери пакетов при выходе из строя одной сети
- Малая потребляемая рабочая мощность
- Температура окружающей среды -40 °C ... 70 °C
- Контакт для передачи аварийного сигнала
Коммерческие данные
| Код заказа | 2701864 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 430 (C-6-2017) |
| GTIN | 4046356867450 |
| Вес/шт. (без упаковки) | 444,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 40 мм |
|---|---|
| Высота | 100 мм |
| Глубина | 109 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -45 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (3000 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 1 (Порт RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Контроль потока данных / протокол | МЭК 61850-3, IEEE 1613 |
| Интерфейс | Ethernet LWL (оптовол. кб.) |
| Количество портов | 2 (Многомодовый LC) |
| Среда передачи | Многомодовое стекловолокно |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | 2 км (На каждый сегмент) |
Функция
| Основные функции | Модуль резервирования Ethernet для протокола параллельного резервирования |
|---|---|
| Резервирование | PRP (Parallel Redundancy Protocol) |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| 48 В DC (резервный) | |
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18 В DC ... 58 В DC |
| Потребляемый ток, типовой | 250 мА (при Us = 24 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 444 г |
Типы зажимов
| Сечение жесткого проводника мин. | 0,2 мм |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170404 |
|---|---|
| eCl@ss 4.0 | 24010504 |
| eCl@ss 4.1 | 24010504 |
| eCl@ss 5.0 | 19030101 |
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170101 |
| eCl@ss 8.0 | 19170101 |
| eCl@ss 9.0 | 19170101 |
ETIM
| ETIM 4.0 | EC001478 |
|---|---|
| ETIM 5.0 | EC000515 |
| ETIM 6.0 | EC000515 |
| ETIM 7.0 | EC000515 |
UNSPSC
| UNSPSC 6.01 | 20142601 |
|---|---|
| UNSPSC 7.0901 | 20142601 |
| UNSPSC 11 | 20142601 |
| UNSPSC 12.01 | 20142601 |
| UNSPSC 13.2 | 43201404 |
