Артикул:
97627
104 060 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
900,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

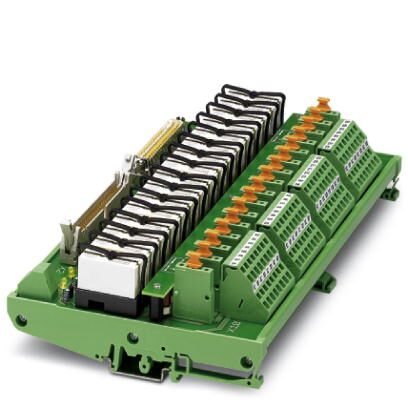

16-канальный модуль для компонентов вывода Honeywell C300. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-пол. разъема D-SUB или 50-пол. FLK. Со стороны подключения полевых устройств предусмотрен винтовой зажим с ножевым разъединителем. Ширина модуля: 227 мм
Коммерческие данные
| Код заказа | 2900190 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356495998 |
| Вес/шт. (без упаковки) | 900,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 227 мм |
|---|---|
| Высота | 128 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 7 мс |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В AC/DC |
| Макс. ток продолжительной нагрузки | 4 A |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 91 Вт (24 В постоянного тока, = 0 мс) |
| 58 Вт (48 В постоянного тока, = 0 мс) | |
| 48 Вт (60 В, = 0 мс) | |
| 50 Вт (110 В постоянного тока, = 0 мс) | |
| 80 Вт (220 В постоянного тока, = 0 мс) | |
| 950 ВА (250 В AC, = 0 мс) |
Общие сведения
| Количество каналов | 16 |
|---|---|
| Монтажное положение | на выбор |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штекерный соединитель для ленточного кабеля, согласно МЭК 60603-13 |
| Количество точек подключения | 1 |
| Полюсов | 50 |
Данные по подключению Подключение 3
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинный зажим |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Дополнительные платы ввода-вывода | TDOB01 (non-redundant) |
| TDOB11 (redundant) |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250300 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
ETIM
| ETIM 5.0 | EC002780 |
|---|---|
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
UNSPSC
| UNSPSC 6.01 | 30211824 |
|---|---|
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
