Описание
Двухканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Винтовые зажимы.
Описание изделия

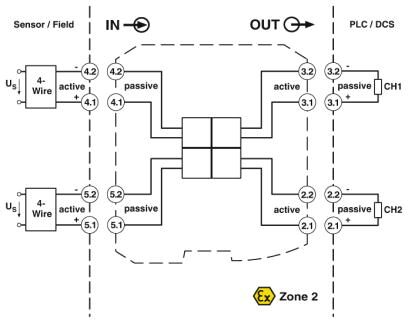

Двухканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки и фильтрации аналоговых сигналов. Разделитель с питанием от входных петель обеспечивает возможность работы на активных датчиках с напряжением питания 6 В ... 30 В пост. тока. Подача питания осуществляется через токовую петлю датчика. Входной сигнал = выходной сигнал: 0(4) мA ... 20 мA. С винтовым зажимом.
Коммерческие данные
| Код заказа | 2905280 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 124 (C-5-2017) |
| GTIN | 4046356944373 |
| Вес/шт. (без упаковки) | 150,000 GRM |
Размеры
| Ширина | 12,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61326-1 |
Входные данные
| Сигнальный вход | Bход тока |
|---|---|
| Конфигурируемый / программируемый | нет |
| Входной сигнал напряжения, максимальный | |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Ограничение входного напряжения | 30,5 В |
| Напряжение потери | 2,9 В (I = 20 мА) |
| Ступенчатая характеристика (10-90%) | 5 мс (нагрузке 500 ) |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Конфигурируемый / программируемый | нет |
| Выходной сигнал напряжения, максимальный | 27,5 В |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | 1375 (I = 20 мА) |
| Остаточная пульсация | eff (нагрузке 500 ) |
Питание
| Диапазон напряжения питания | отдельный источник питания не требуется |
|---|
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Тип подключения | Винтовые зажимы |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Общие сведения
| Количество каналов | 2 |
|---|---|
| Ошибка передачи, макс. | 0,1 % (от предела) |
| Температурный коэффициент, максимальный | 0,002 %/K (от измеренного значения / 100 нагрузка) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 | |
| SIL | 3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Помехоустойчивость | EN 61326-1 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 13.2 | 39121008 |
|---|
