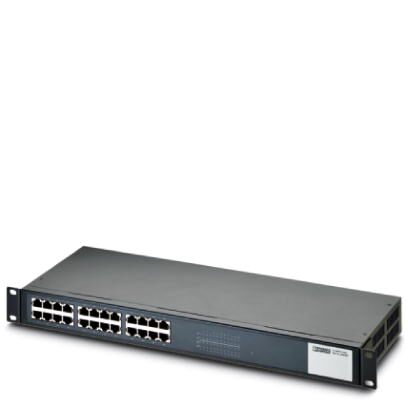

Коммутатор Ethernet, 24 фронтальных порта Ethernet формата RJ45, автоопределение скорости передачи данных в 10, 100 или 1000 Мбит/с, соединение сегментов сети с различной скоростью передачи данных, функция автокроссирования, установка в секции 19" (482 мм).
Описание изделия
Интерфейс Ethernet
Коммутатор FL SWITCH 1924 имеет более 24 портов Ethernet (тип разъемов RJ45). Его встраивают в 19-ти дюйм. блок (482 мм) с питанием от переменного тока. Скорость передачи составляет 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с. Коммутатор также поддерживает передачу Jumbo-кадров.
Для всех портов предусмотрена функция автоматической коммутации (Autocrossing). Не требуется распознавание кабелей Ethernet "перекрестного соединения" (Cross-Over) или соединения по схеме 1:1. В объем поставки входят монтажные скобы и кабели электропитания для стран ЕЭС (CEE 7/4) и для Северной Америки (NEMA 5-15). Винты для соединения скоб и вставного блока должен предоставить пользователь.
Коммутационные характеристики FL SWITCH 1924
–Промежуточное хранение:
Все полученные коммутатором телеграммы данных проверяются на действительность. Недействительные или содержащие ошибку пакеты данных (>9216 байт или ошибка CRC), а также фрагменты (– Возможность запоминания нескольких адресов:
Коммутатор самостоятельно запоминает адреса подключенных через порт оконечных устройств путем изучения исходных адресов в телеграммах данных. Только пакеты с неизвестными адресами, исходным адресом данного порта или мульти-/широковещательным адресом в поле адреса назначения передаются дальше на соответствующий порт. Коммутатор может сохранить в таблице адресов до 8192 MAC-адресов.
–Качество услуг (QoS): IEEE 802.1P/Q
Коммутаторы FL SWITCH 1924 могут считывать информацию пакетов Ethernet, которым через управляемый коммутатор уже присвоен уровень приоритета. При большом поступлении данных пакеты с уровнем приоритета от 4 до 7 рассматриваются как высокоприоритетные и обрабатываются раньше пакетов с уровнем приоритета от 0 до 3 (соотношение 2:1). После установки приоритетов пакеты без изменений передаются дальше.
–Заземление
Металлические корпуса розеток RJ45 соединяются с землей. Для обеспечения максимальной помехоустойчивости следует использовать экранированные соединители RJ45 и кабели.
Преимущества для Вас
- Поддержка передачи Jumbo-кадров (размер кадра до 9216 байт/кадр)
- Поддержка качества услуг Quality of Service (QoS, 2 Queues)
- Диапазон напряжения питания 100 ... 240 В B AC при 50/60 Гц
- Размер таблицы MAC-адресов составляет 8192 (8 k) записей
- В комплект поставки входят два сетевых кабеля. Для Северной Америки 3-полюсный штекер NEMA-5-15 (типа A). Для стран ЕЭС - один штекер CEE 7/4 (типа F).
Коммерческие данные
Код заказа | 2891057 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 398 (C-6-2017) |
GTIN | 4046356763158 |
Вес/шт. (без упаковки) | 2 730,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 482 мм |
---|---|
Высота | 44 мм |
Глубина | 210 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | 0 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (1500 м над уровнем моря) |
Интерфейсы
Интерфейс | Ethernet |
---|---|
Количество портов | 24 (порты RJ45) |
Среда передачи | Разъем для витой пары |
Скорость передачи данных | 10/100/1000 Мбит/с |
Дальность передачи | 100 м (На каждый сегмент) |
Сигнальные светодиодные индикаторы | рабочее состояние, состояние связи |
Функция
Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соотв. IEEE 802.3, Store-and-Forward-Switching-Mode |
---|---|
Другие функции | Autonegotiation |
Таблица MAC-адресов | 8192 |

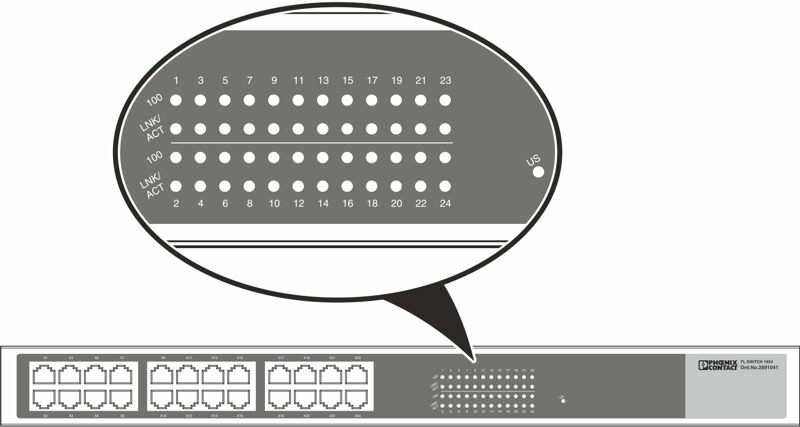

Отображение состояний и диагностики | Светодиодные индикаторы: US, наличие связи и активация порта |
Параметр расширения сети
Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
---|---|
Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
Электропитание | 120 В AC |
---|---|
220 В AC | |

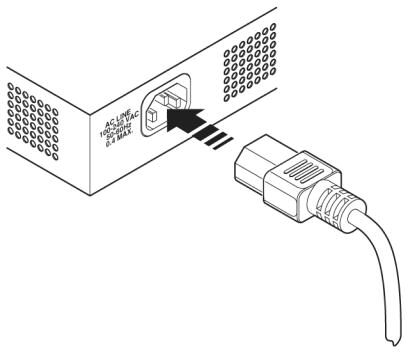

Диапазон напряжения питания | 100 В AC ... 240 В AC (50/60 Гц) |
Потребляемый ток, типовой | 312 мА (100 В AC) |
Потребляемый ток, макс. | 0,4 A (максимальный) |
Импульс пускового тока | 23 A (200 мкс при 230 В B AC) |
Общие сведения

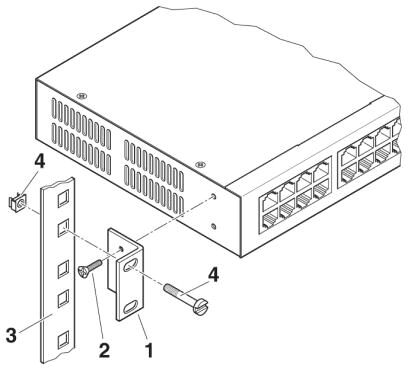

Тип монтажа | Монтаж на 19-дюймовую стойку, с держателями |
---|---|
Исполнение AX | Автономный |
Вес нетто | 2730 г |
Стандарты и предписания
Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
---|---|
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 30г, 11 мс, ударный импульс, полусинусоида |
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | 5г, 10 ... 150 Гц |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2:2005 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19170402 |
---|---|
eCl@ss 4.0 | 24010504 |
eCl@ss 4.1 | 24010504 |
eCl@ss 5.0 | 19030117 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19170100 |
eCl@ss 7.0 | 19170106 |
eCl@ss 8.0 | 19170106 |
eCl@ss 9.0 | 19170106 |
ETIM
ETIM 3.0 | EC000734 |
---|---|
ETIM 4.0 | EC000734 |
ETIM 5.0 | EC000734 |
ETIM 6.0 | EC000734 |
ETIM 7.0 | EC000734 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201410 |
UNSPSC 13.2 | 43222612 |
