Коммутатор Ethernet, четыре порта в формате RJ45 для PROFINET RT/IRT, возможность установки на монтажную рейку
Описание изделия

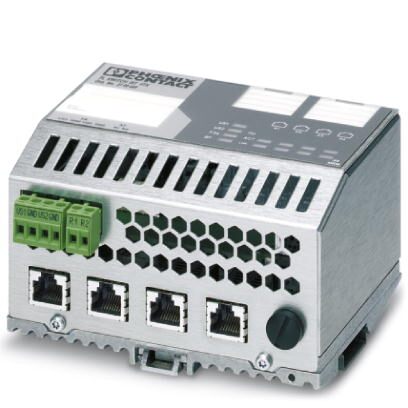

FL SWITCH IRT - коммутаторы с четырьмя портами для использования в сетях PROFINET. Архитектура коммутатора ERTEC-400 обеспечивает возможность оптимальной интеграции и диагностики компонентов инфраструктуры в сетях PROFINET. Поэтому коммутатор и все его функции могут быть сконфигурированы при помощи устройства управления PROFINET вышестоящего уровня. Для простой и надежной интеграции в инжиниринговую систему вышестоящего уровня используются имеющиеся файлы GSDML или FDCML.
Основные характеристики и особенности устройств:
- Диагностика и параметрирование производится через протокол PROFINET с устройства управления.
- Параметры коммутаторов могут быть настроены с любого устройства управления с функцией PROFINET и интегрированы в инжиниринговую систему.
- Поддержка LLDP для распознавания топологии в среде PROFINET.
- DCP-протокол для передачи IP-адреса прямо с устройства управления.
- Накопитель для сохранения параметров MEM-Plug для защиты конфигурационных настроек устройства.
- Порты POF-SCRJ для полимерных или PCF-волокон, для полевых условий, включая функцию контроля качества участка посредством PROFINET и диагностический СИД индикатор на коммутаторе.
- Коммутаторы семейства FL SWITCH IRT поддерживают функцию сквозной обработки благодаря использованию ERTEC 400 PROFINET IRT.
- Управление на базе веб для простого контроля и конфигурирования через веб-браузер.
- Поддержка SNMP для контроля и конфигурирования при помощи стандартных ИТ-средств.
Преимущества для Вас
- Плоская конструкция
- Сквозная коммутация
- Устройство ввода-вывода PN
- MRP (клиент и ведущее устройство)
- SNMP
Коммерческие данные
Код заказа | 2700689 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 416 (C-6-2017) |
GTIN | 4046356651479 |
Вес/шт. (без упаковки) | 450,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 127 мм |
Высота | 95 мм |
Глубина | 69 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейсы
Интерфейс | Ethernet |
---|---|
Количество портов | 4 (порты RJ45) |
Среда передачи | Медь |
Скорость передачи данных | 10/100 Мбит/с |
Дальность передачи | 100 м (На каждый сегмент) |
Сигнальные светодиодные индикаторы | Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО |
Функция
Основные функции | Сквозной коммутатор/коммутатор с промежуточным хранением, соотв. стандарту IEEE 802.3, 2 класса приоритета согл. IEEE802.1 P, протокол TCP/IP, поддержка DCP, встроенная функция веб-сервера, устройство PROFINET. |
---|---|
Резервирование | MRP (Media Redundancy Protocol) |
Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
Функция устройства PROFINET | Устройство PROFINET-IO |
Спецификация PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
Класс соответствия PROFINET | Conformance-Class C |
Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 3 СИД на порт Ethernet (Link, Activity и FO-статус) и BF (Bus Fail) |
Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
Управляющий ток сигнального контакта | стандартный (типовой) |
Параметр расширения сети
Глубина каскадирования | Топология "шина" или "звезда": на выбор |
---|---|
Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
Электропитание | 24 В DC (резервный) |
---|---|
Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
Потребляемый ток, типовой | 165 мА (при Us = 24 В DC) |
Потребляемый ток, макс. | 165 мА |
Потребляемый ток | 165 мА (при 24 В DC) |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Исполнение AX | Автономный |
Вес нетто | 450 г |
Материал корпуса | Алюминий, бесцветный, анодированный |
Материал опорной пластины | Из алюминия, литье под давлением, антикоррозийное покрытие |
Типы зажимов
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 7 мм |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | Эксплуатация: 30г, 3 на каждую ось |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | /tr>|
Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
Данные испытания | 0,5 м |
Тип испытания | Вибростойкость соотв. IEC 61373, EN 61373 |
Данные испытания | категория 1, класс B |
Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19170401 |
---|---|
eCl@ss 4.0 | 27250501 |
eCl@ss 4.1 | 27250501 |
eCl@ss 5.0 | 27250501 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19170100 |
eCl@ss 7.0 | 19170106 |
eCl@ss 8.0 | 19170106 |
eCl@ss 9.0 | 19170106 |
ETIM
ETIM 3.0 | EC000734 |
---|---|
ETIM 4.0 | EC000734 |
ETIM 5.0 | EC000734 |
ETIM 6.0 | EC000734 |
ETIM 7.0 | EC000734 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201410 |
UNSPSC 13.2 | 43222612 |
