Ethernet-Switch, 5 frontseitige Ethernet-Ports im M12-Format, automatische Erkennung der Datenbertragungsrate von 10 oder 100 MBit/s, Kopplung von Netzsegmenten mit unterschiedlichen Bitraten, Autocrossing-Funktion, Schutzart IP67
Описание изделия
Интерфейс Ethernet:

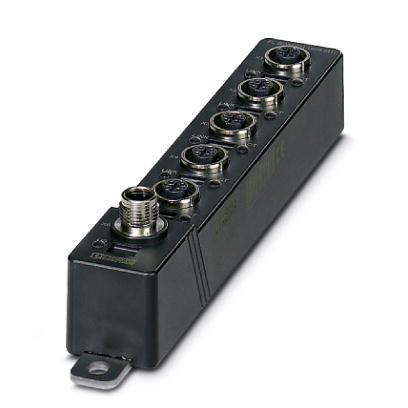

Коммутатор FL SWITCH 1605 M12 оснащен пятью фронтальными Ethernet-портами формата М12 для подключения только Ethernet-кабелей CAT5 / CAT6 со штекерами М12 с механическим ключом D-типа. Скорость передачи составляет 10 Мбит/с или 100 Мбит/с. Кроме того, при работе на скорости 100 Мбит/с каждый порт использует функцию автоматического определения типа кабеля: распознавание проводов 1:1 или Cross-Over не требуется.
Коммутационные характеристики FL SWITCH 1605 M12
- Промежуточное хранение
Коммутатор самостоятельно запоминает адреса подключенных через порт оконечных устройств путем изучения исходных адресов в телеграммах данных. Только пакеты с неизвестными адресами, адресом источника данного порта или групповым/широковещательным адресом в поле адреса назначения проходят через соответствующий порт. Коммутатор может сохранить в таблице адресов до 4096 адресов, время старения составляет 40 секунд. Это необходимо, когда к одному или нескольким портам подключено несколько оконечных устройств. Вы можете подключить к коммутатору несколько самостоятельных подсетей.
– Возможность запоминания нескольких адресов:
Коммутатор самостоятельно запоминает адреса подключенных через порт оконечных устройств путем изучения исходных адресов в телеграммах данных. Только пакеты с неизвестными адресами, адресом источника данного порта или групповым/широковещательным адресом в поле адреса назначения проходят через соответствующий порт. Коммутатор может сохранить в таблице адресов до 4096 адресов, время старения составляет 40 секунд. Это необходимо, когда к одному или нескольким портам подключено несколько оконечных устройств. Вы можете подключить к коммутатору несколько самостоятельных подсетей.
- Quality of Service (QoS)
Функция Quality of Service обеспечивает возможность приоритетной обработки потока сообщений PROFINET коммутатором. Для этого коммутатор на основании пакетов Ethernet распознает приоритет QoS и, в первую очередь, передает дальше пакеты Ethernet с более высоким приоритетом.
Преимущества для Вас
- Прочный корпус со степенью защиты IP67
- Простота настенного монтажа
Коммерческие данные
| Код заказа | 2700200 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 399 (C-6-2017) |
| GTIN | 4046356499781 |
| Вес/шт. (без упаковки) | 281,700 GRM |
Размеры
| Чертеж | |
|---|---|
| Подпись к рисунку | Вид сбоку (размеры в мм) |
| Ширина | 30 мм |
| Высота | 200 мм |
| Глубина | 41 мм |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP66 | |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 5 (Розетка M12) |

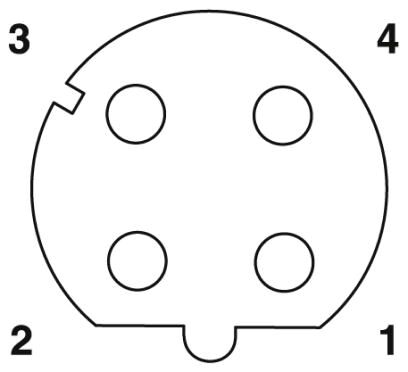

| Указание по типу подключения | с мех. ключом D |
| Среда передачи | Разъем для витой пары |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
Функция
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соответствует стандарту IEEE 802.3, режим коммутации с промежуточным хранением, 2 класса приоретизации в соответствии с IEEE802.1р, фильтр PTCP |
|---|---|
| Другие функции | Autonegotiation |
| Класс соответствия PROFINET | Conformance-Class A |
| Отображение состояний и диагностики | СИД: US (электропитание), по 2 СИД на порт Ethernet (Link и Activity) |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (Разъем М12) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) |
| Диапазон напряжения питания | 9 В DC ... 32 В DC |
| Потребляемый ток, типовой | 40 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 40 мА (+10 мА на порт) |
| Потребляемый ток | 40 мА ... 80 мА (при 24 В DC) |
Общие сведения
| Тип монтажа | Настенный монтаж |
|---|---|
| Исполнение AX | Автономный |
| Вес нетто | 281,7 г |
| Материал корпуса | PBT |
| Материал опорной пластины | Высококачественная сталь (1.4301/1.4016) |
| Указание | ПРЕДУПРЕЖДЕНИЕ: Соблюдайте требования по помехоустойчивости! При монтаже на проводящем основании обеспечьте подключение FE с помощью крепежного винта. При монтаже на непроводящем основании подключение FE выполняется при помощи крепежного винта через кабельный наконечник. |
| MTTF | 302,5 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 156,52 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 40,43 лет (Стандарт SN 29500, температура 55 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Эксплуатация: длительное испытание, 30г, 6 мс, длительное испытание 5г, 30 мс |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-26 | |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 0,5 м |
| Тип испытания | Вибростойкость соотв. IEC 61373, EN 61373 |
| Данные испытания | категория 1, класс B |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Подключение согласно стандарту | CUL |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170402 |
|---|---|
| eCl@ss 4.0 | 24010504 |
| eCl@ss 4.1 | 24010504 |
| eCl@ss 5.0 | 19030117 |
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
ETIM
| ETIM 4.0 | EC000734 |
|---|---|
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201410 |
| UNSPSC 13.2 | 43222612 |
