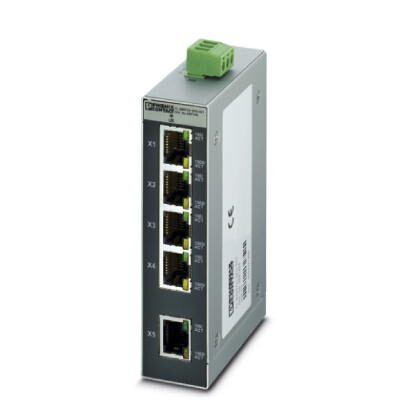

Коммутатор Ethernet, пять подключений TP-RJ45, автоопределение скорости передачи данных - 10/100/1000 Мбит/с (RJ45), функция Autocrossing и QoS
Описание изделия
Коммутаторы Factoryline серии FL SWITCH SFN со стандартным объемом функций и многочисленными вариантами исполнения обеспечивают быстрое и экономичное расширение сетей Ethernet, вплоть до полевого уровня. Благодаря узкой форме корпуса компоненты подходят для универсального децентрализованного использования в распределительных шкафах и коробках выводов. Коммутаторы оснащены пятью или восемью портами.
Коммутаторы FL SWITCH SFN 5GT поддерживают функцию Autonegotiation (автоопределение) для портов на базе витой пары и обеспечивают скорость передачи данных 10/100/1000 Мбит/с. Также поддерживается смешанный режим работы при подключении сегментов с различными скоростями передачи данных.
Порт RJ45 использует функцию автоматического определения Autocrossing, при которой не требуется распознавание проводов 1:1 или Crossover.
Коммутационные характеристики
- Возможность многоадресной передачи
Коммутатор запоминает адреса для конечных устройств независимо друг от друга. Коммутатор может сохранить в таблице до 8192 MAC-адресов.
- Качество и класс предоставляемых услуг передачи данных (QoS)
При большом поступлении данных в первую очередь обрабатываются пакеты с более высоким уровнем приоритета 802.1Q и с использованием приоритизированных служб. В коммутаторе имеются четыре очереди приоритетов.
- Фильтрование групповых адресов
Многоадресной фильтр блокирует детерминированный трафик протокола реального времени PROFINET. С этой целью фильтруются кадры с MAC-адресами в диапазоне от 01-80-C2-00-00-02 до 01-80-C2-00-00-0F. Фильтр блокирует трафик протокола обнаружения канального уровня (LLDP), поэтому детерминированные протоколы реального времени (PTCP) использует тот же МАС-адрес (01-80-C2-00-00-0E).
Подключение осуществляется через съемный штекер COMBICON. US составляет 24 В пост. тока, а GND составляет 0 В пост. тока. FE, функциональная земля.
Преимущества для Вас
- На всех портах обеспечивается скорость передачи 1000 Мбит/с
- Поддержка передачи Jumbo-кадров (размер кадра до 10 240 байт/кадр)
- Сообщения с приоритетом QoS (Quality of Service)
- Локальные светодиодные индикаторы состояния
Коммерческие данные
| Код заказа | 2891444 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 392 (C-6-2017) |
| GTIN | 4055626000886 |
| Вес/шт. (без упаковки) | 205,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 28 мм |
|---|---|
| Высота | 110 мм |
| Глубина | 70 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -10 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -10 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 5 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100/1000 Мбит/с |
Функция
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соотв. IEEE 802.3, Store-and-Forward-Switching-Mode |
|---|---|
| Другие функции | Autonegotiation |
| Класс соответствия PROFINET | Conformance-Class A |
| Отображение состояний и диагностики | Светодиодные индикаторы: US, наличие связи и активация порта |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 10 В DC ... 60 В DC |
| Потребляемый ток, типовой | 200 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 580 мА (10 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 205 г |
| Материал корпуса | Алюминий |
Стандарты и предписания
| Излучение помех | EN 61000-6-4 |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 19170402 |
|---|---|
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170106 |
| eCl@ss 8.0 | 19170106 |
| eCl@ss 9.0 | 19170106 |
ETIM
| ETIM 4.0 | EC000734 |
|---|---|
| ETIM 5.0 | EC000734 |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
UNSPSC
| UNSPSC 13.2 | 43222612 |
|---|
