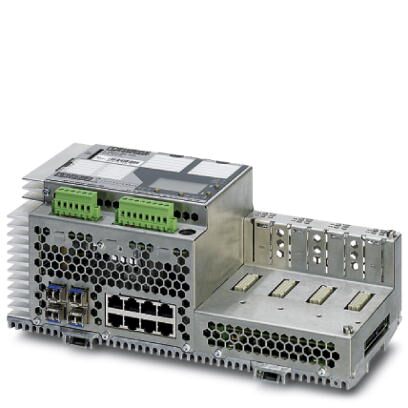

Модульный гигабитный коммутатор Ethernet с восемью RJ45-слотами на 10/100/1000 Мбит/с и четырьмя SFP-портами на 1000 Мбит/с, с возможностью расширения станцией до 28 портов, со встроенной функцией маршрутизации
Описание изделия
Модульный гигабитный коммутатор представляет собой мощный управляемый коммутатор, обеспечивающий возможность модульного и гибкого удовлетворения потребности в наличии портов при применении в промышленных областях. Данный коммутатор поддерживает все распространенные стандарты передачи данных Gigabit и Fast-Ethernet, стандартные ИТ-протоколы, а также протоколы автоматизации PROFINET и EtherNet/IP.
FL SWITCH GHS 12G/8 – первый коммутатор, оснащенный 12 встроенными портами Gigabit для применения в производственных магистральных сетях, также предусмотрена возможность дополнительной установки интерфейсных модулей, рассчитанных на 16 дополнительных портов 100 Мбит/с. Интегрированная лицензия для Layer 3 позволяет настроить концентратор в качестве маршрутизатора. Коммутатор GHS может работать в 28 различных подсетях. При помощи протокола VRRP (Virtual Redundancy Routing Protocol) он может использоваться в качестве резервного маршрутизатора.
Преимущества для Вас
- Подключение подготовленных для использования в полевых условиях устройств сопряжения POF, HCS и GI HCS
- Возможность быстрого и простого конфигурирования на месте с помощью устройства управления/отображения
- Безопасность использования в сетях автоматизации согласно IEEE 802.1X
- Встроенная функция маршрутизации
- Подсоединение гигабитного стекловолоконного кабеля посредством вставного модуля FL SFP
Коммерческие данные
Код заказа | 2700787 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 421 (C-6-2017) |
GTIN | 4046356647144 |
Вес/шт. (без упаковки) | 3 050,800 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 287 мм |
---|---|
Высота | 122 мм |
Глубина | 113 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (без выпадения конденсата) |
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейс для SFP
Интерфейс | Ethernet (SFP) |
---|---|
Количество портов | 4 (SFP-порты) |
Скорость передачи данных | 1000 Мбит/с (дуплексный режим) |
Среда передачи | Оптоволоконный кабель |
Интерфейс для медного кабеля
Интерфейс | Ethernet |
---|---|
Количество портов | 8 (порты RJ45) |
Скорость передачи данных | 10/100/1000 Мбит/с |
Тип подключения | RJ45 |
Указание по типу подключения | Autonegotiation и Autocrossing |
Среда передачи | Медь |
Интерфейс для расширения
Интерфейс | Ethernet |
---|---|
Количество портов | 2 (на каждый интерфейсный модуль) |
Тип подключения | через интерфейсный модуль |
Указание по типу подключения | до 4 интерфейсных модулей (без расширения) |
Скорость передачи данных | 10/100 Мбит/с (дуплексный режим) |
Среда передачи | Многомодовое стекловолокно |
Одномодовое стекловолокно | |
POF-SCRJ | |
GI-HCS-волокно | |
Медь | |
PoE |
Функция
Основные функции | Коммутатор с промежуточным хранением, соответствие IEEE 802.3, 8 классов приоритезации по IEEE802.1p, режим Smart, зеркалирование портов, многоадресная фильтрация, IGMP-Snooping, VLANs, протокол MRP согл. МЭК 62439, Rapid Spanning Tree (RSTP), Fast Ring Detection (FRD), Large Tree Support, IEEE 802.1X-Security, Port Security, SNMPv3, HTTPS, устройство PROFINET, GMRP, GVRP, SNTP, 2 цифр. входа |
---|---|
Управление | Управление через Web-интерфейс (HTTP) |
SNMPv1/v2/v3 | |
Функция диагностики | RMON History |
N:1-Portmirroring | |
LLDP (Link Layer Discovery Protocol) | |
SNMP-Traps | |
Функции фильтра | Quality of Service (8 классов приоритета) |
Port-Priorisierung | |
VLAN (до 223 VLANs) | |
Резервирование | MRP (Media Redundancy Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
STP (Spanning Tree Protocol) | |
MSTP (Multiple Spanning Tree Protocol) | |
Другие функции | DHCP Option 82 (Relay Agent) |
Объединение каналов (до 8 магистралей) | |
BootP | |
DHCP-Client | |
MAC-based Port Security | |
Jumbo-кадры | |
Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
Функция устройства PROFINET | Устройство PROFINET-IO |
PROFIenergy | |
Fast Startup | |
Спецификация PROFINET | Версия 1.1 |
Класс соответствия PROFINET | Conformance-Class B |
Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый, Activity/Speed/Duplex), DI1, DI2 (цифровой вход), UI (электропитание внеш. датчика) и большой дисплей управления (индикация IP-адресов и других параметров) |
Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
Управляющий ток сигнального контакта | 190 мА (максимальный) |
Параметр расширения сети
Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
---|---|
Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
Электропитание | 24 В DC (резервный) |
---|---|
Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
Потребляемый ток, типовой | 800 мА (до 2,7 А, в зависимости от конфигурации) |
Потребляемый ток, макс. | 2,7 A |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Исполнение AX | Автономный |
Вес нетто | 3050,8 г |
Материал опорной пластины | Из алюминия, литье под давлением, антикоррозийное покрытие |
Типы зажимов
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 7 мм |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | Хранение / транспортировка: 50г, продолжительность 11 мс, ударный импульс, полусинусоида |
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
Данные испытания | 1 м |
Излучение помех | EN 61000-6-3/-4 |
Помехоустойчивость | EN 61000-6-2:2005 |
Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно спецификации VW |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Environmental Product Compliance
REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19170401 |
---|---|
eCl@ss 4.0 | 24010504 |
eCl@ss 4.1 | 24010504 |
eCl@ss 5.0 | 19030117 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19170100 |
eCl@ss 7.0 | 19170106 |
eCl@ss 8.0 | 19170106 |
eCl@ss 9.0 | 19170106 |
ETIM
ETIM 3.0 | EC000734 |
---|---|
ETIM 4.0 | EC000734 |
ETIM 5.0 | EC000734 |
ETIM 6.0 | EC000734 |
ETIM 7.0 | EC000734 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201410 |
UNSPSC 13.2 | 43222612 |
